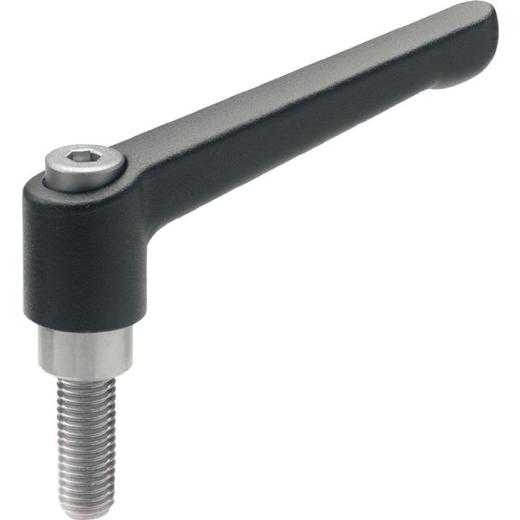

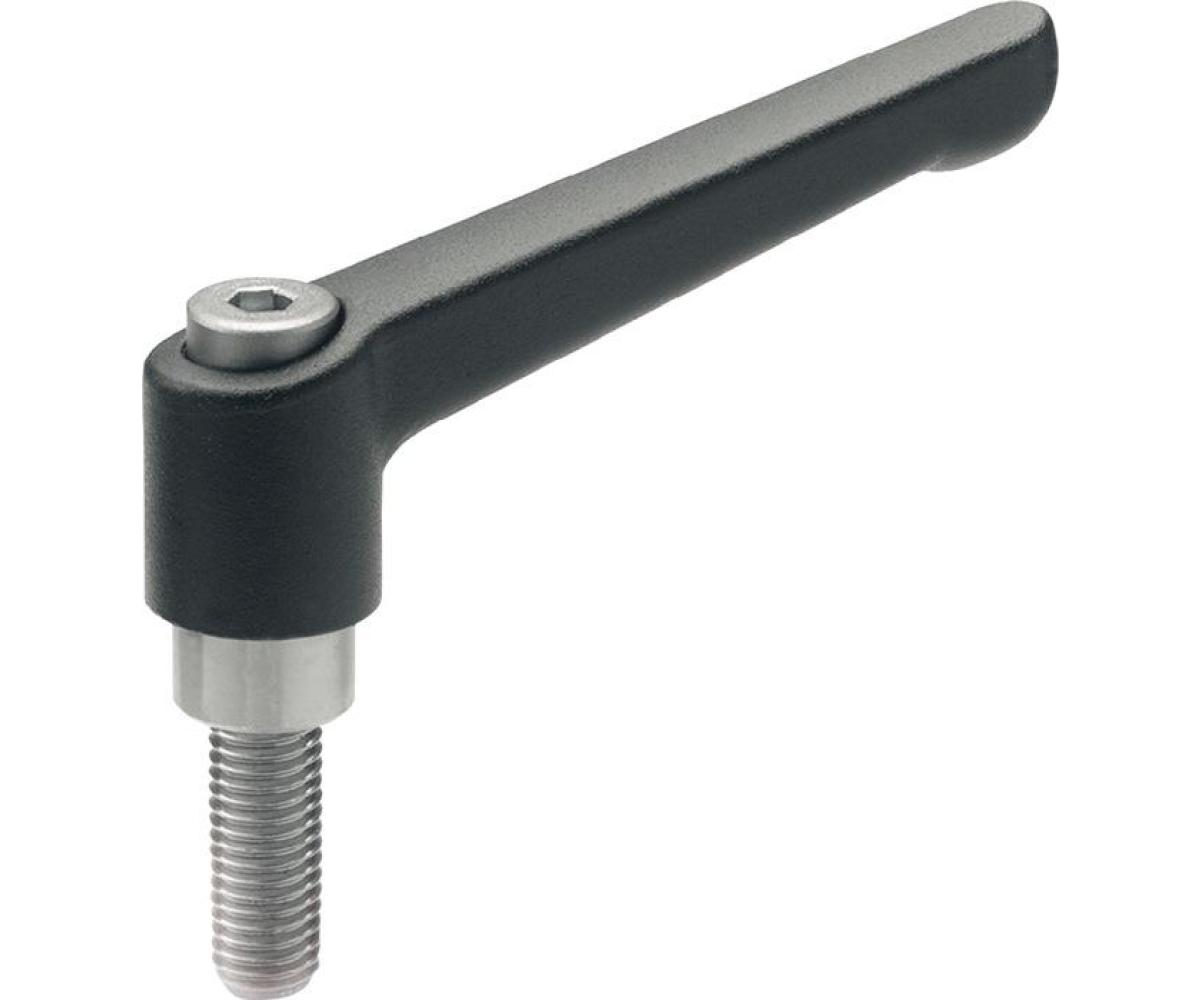

Verstellbarer Klemmhebel GN 300.1 d1 M 16mm l1 108mm l2 32mm AG GANTER

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305

Weitere technische Eigenschaften

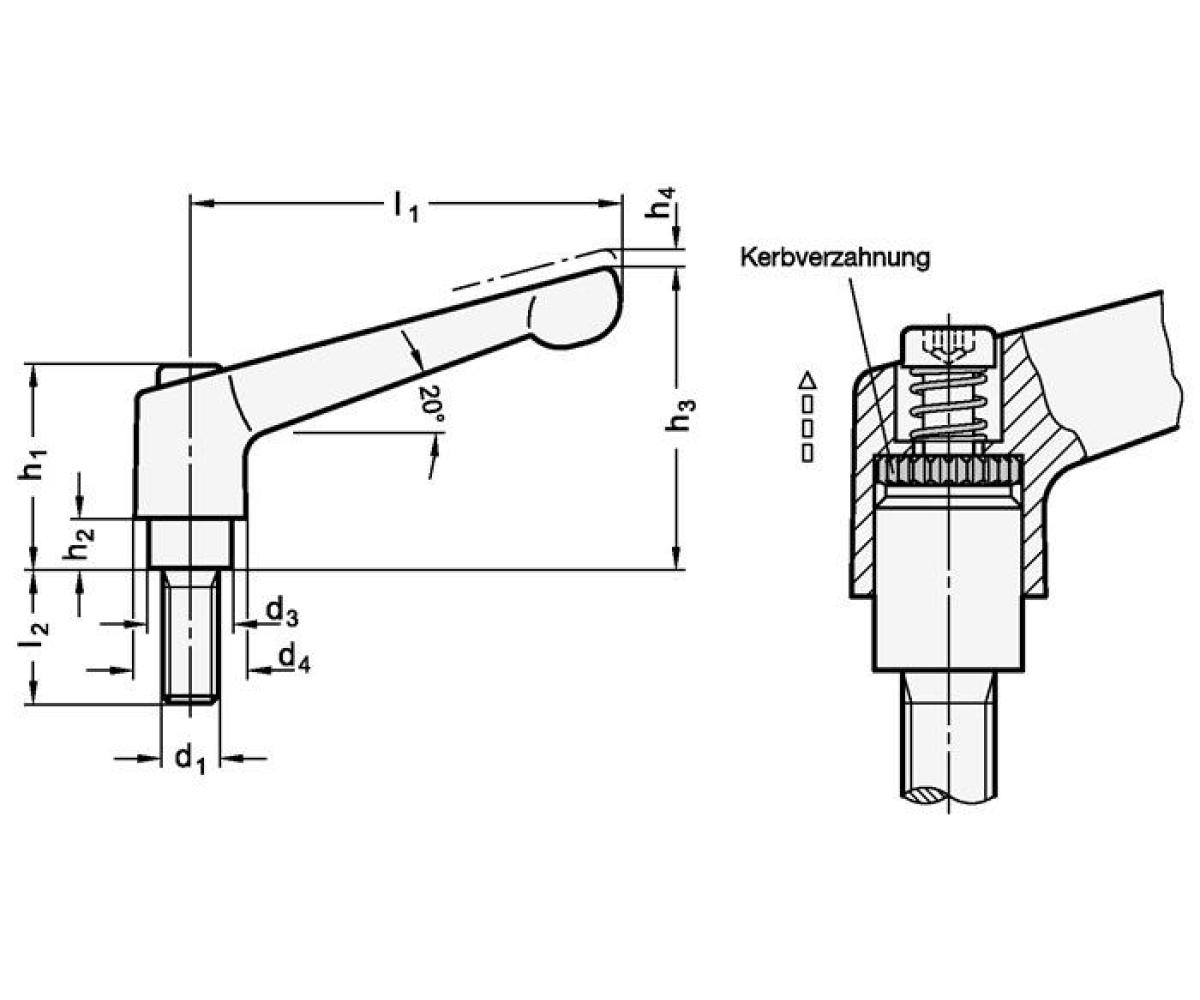

· d4: 30mm · h2: 12mm · h4: 5mm · l2: 32mm · l1: 108mm · h1: 50,5mm · d1: M 16mm · d3: 23mm · h3: 75mm · Verstellbarer Klemmhebel · GN 300.1 d1 M 16mm l1 · 108mm l2 32mm AG GANTER ·
weitere Abmessungen und Farbvarianten auf Anfrage lieferbar

Technische Daten

Ausführung	Außengewinde
t min.	-
Marke	GANTER
