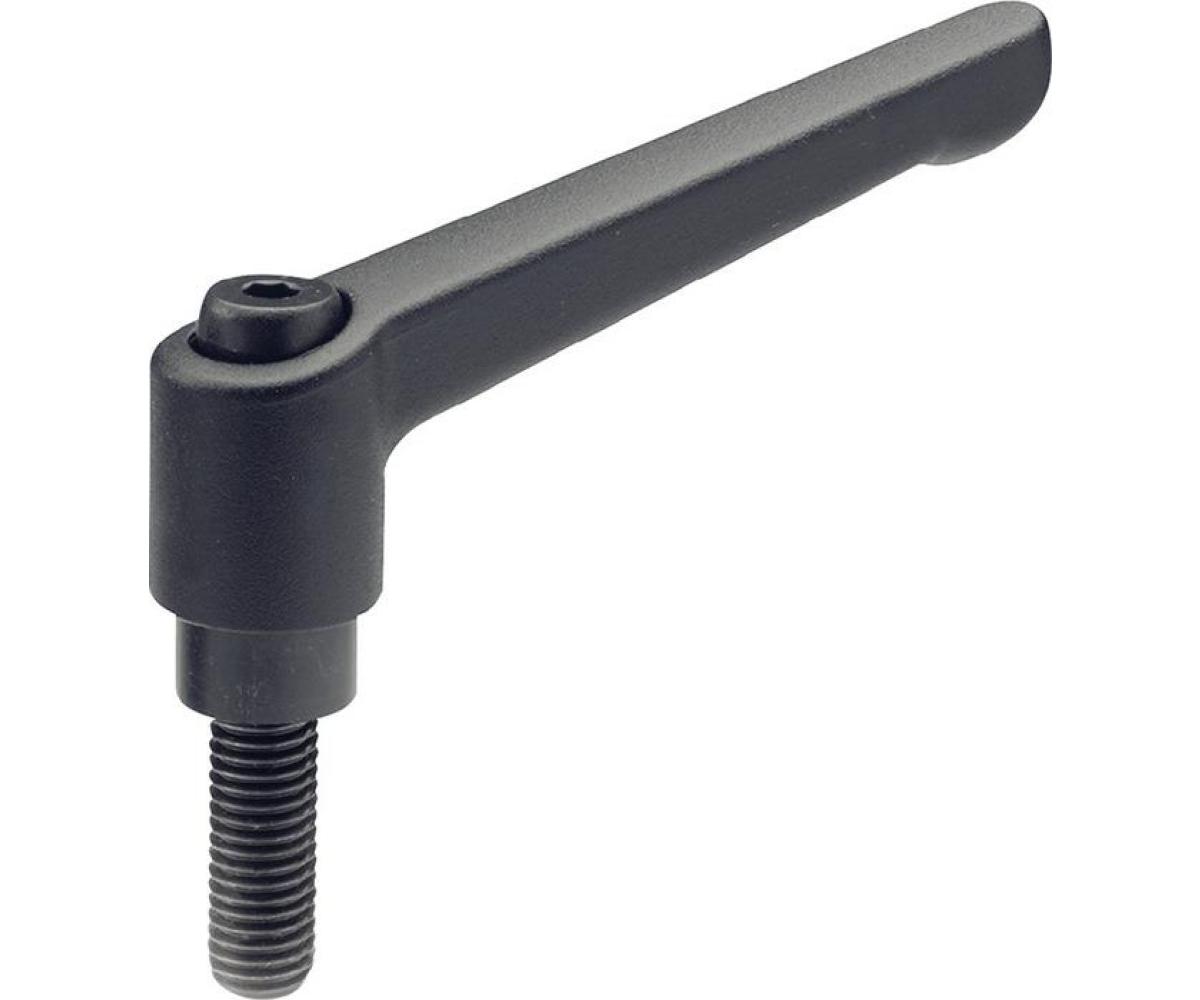

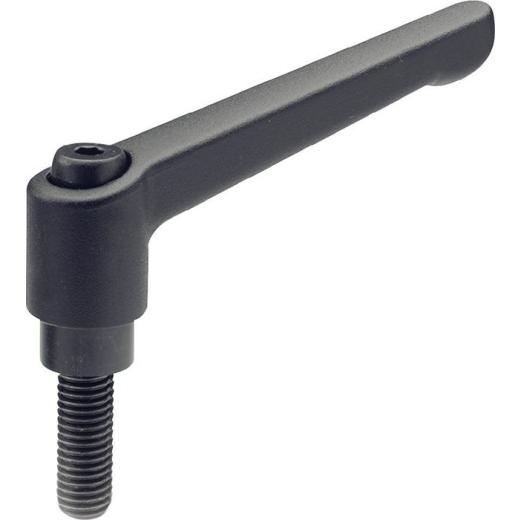

Verstellbarer Klemmhebel GN 300 d1 M 8mm l1 63mm l2 50mm AG GANTER

sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt der eine bestimmte Spannstellung erwünscht ist · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim "Loslassen" rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube · Stahl, brüniert

Weitere technische Eigenschaften

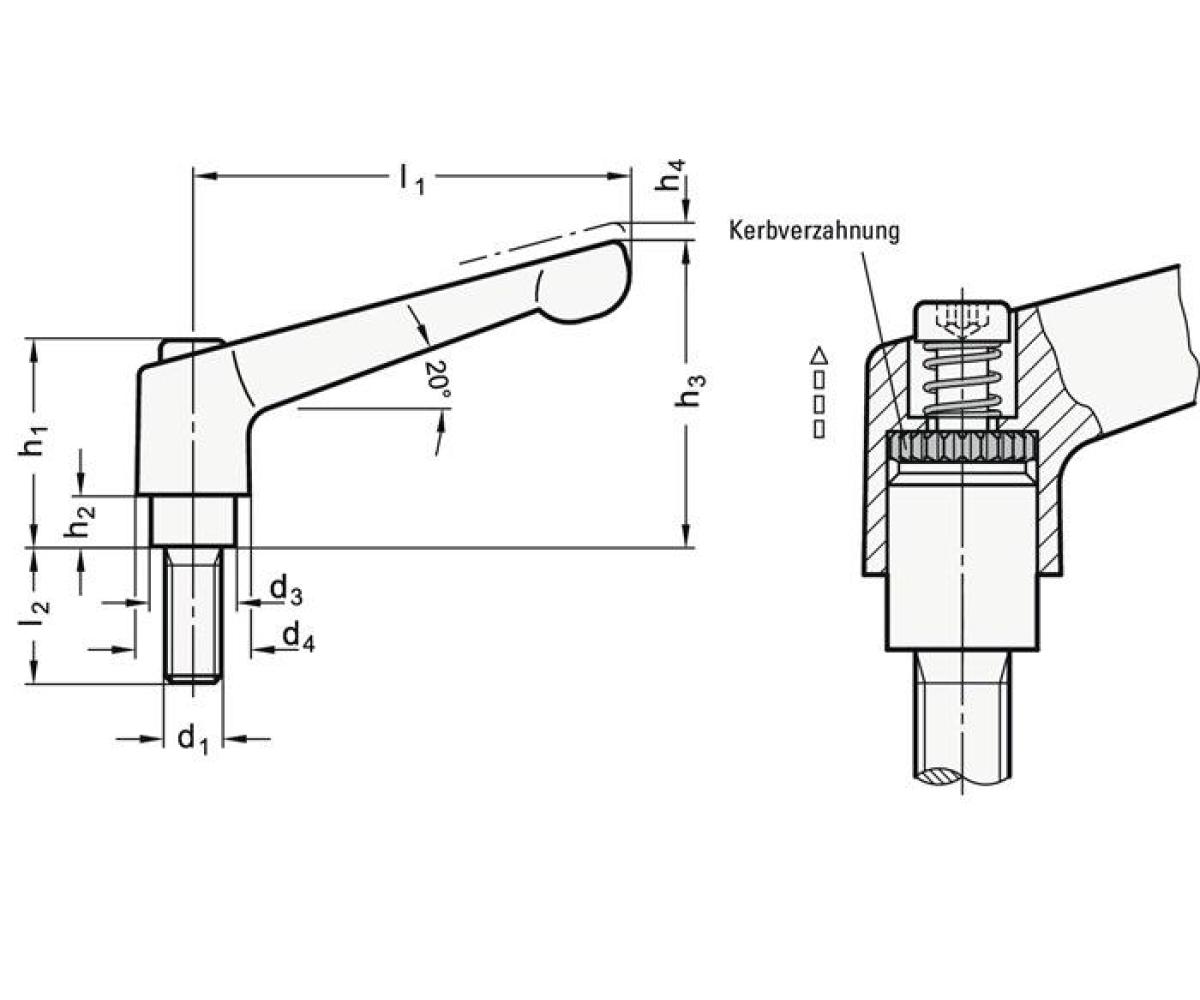

· d4: 17,5mm · h2: 6,5mm · h4: 4mm · l2: 50mm · l1: 63mm · h1: 31mm · d1: M 8mm · d3: 13,5mm · h3: 45mm · Verstellbarer Klemmhebel · GN 300 d1 M 8mm l1 63mm · l2 50mm AG GANTER ·
weitere Abmessungen und Farbvarianten auf Anfrage

Technische Daten

Ausführung	Außengewinde
t min.	-
Marke	GANTER
