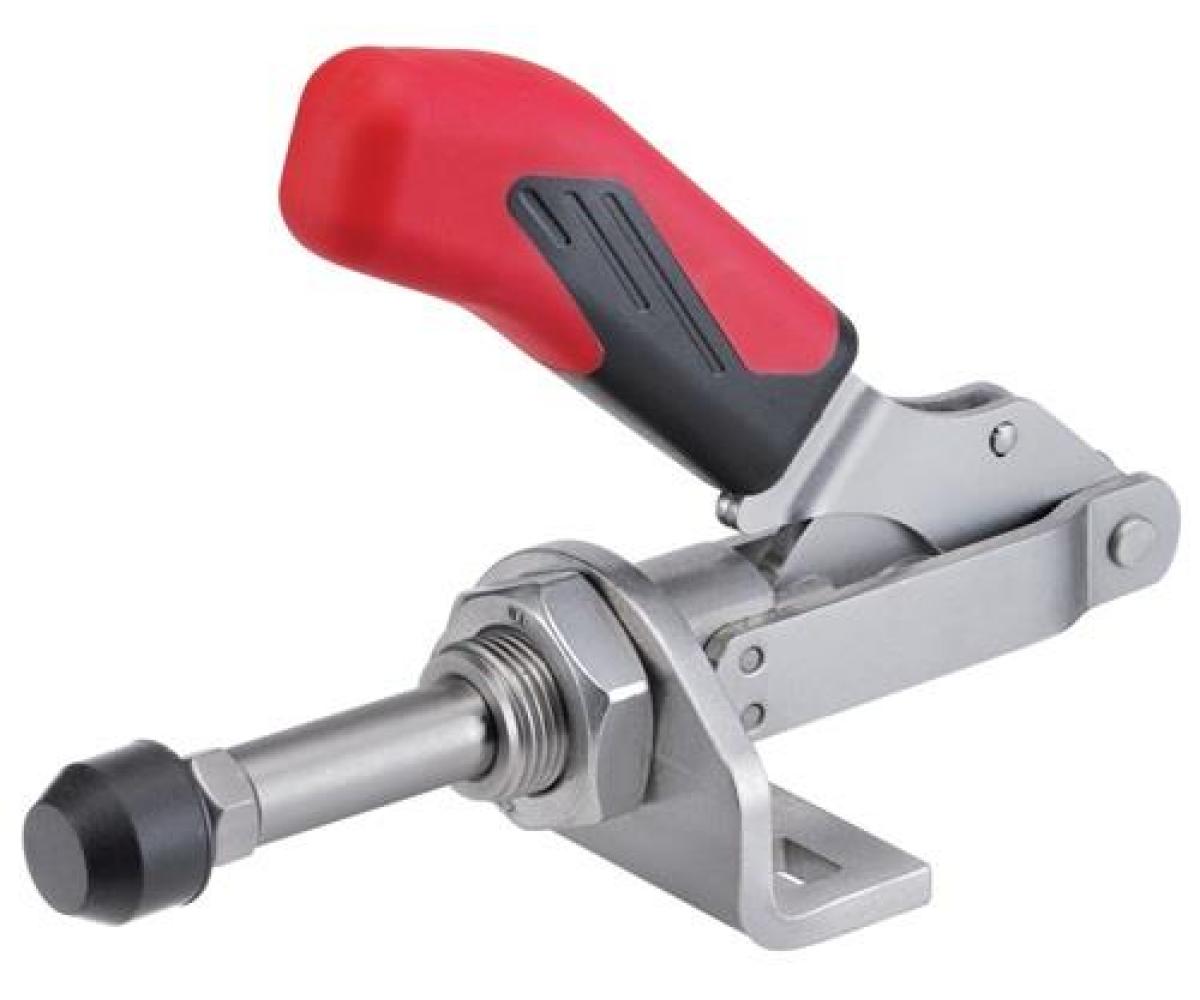

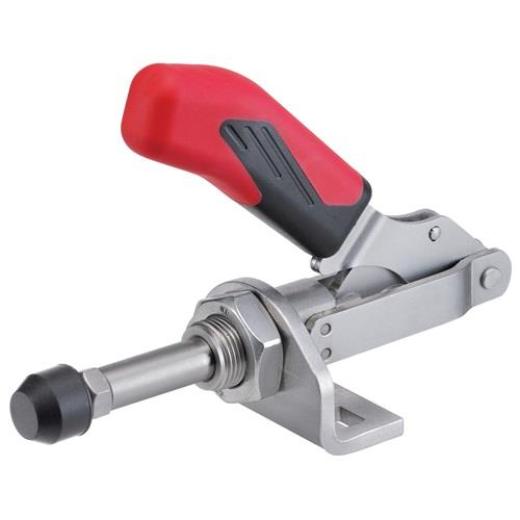

Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß AMF

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· D: 4,5mm · L2: 10mm · L1: 66,5mm · F1: 0,8kN · Gesamthöhe: 47mm · P: 16mm · K: 6,5mm · A: 6,5mm · M max.: 16mm · M2: M10x1mm · H1: 49,3mm · B max.: 33mm · Bohrungs-Ø: 4,5 mm · F2: 0,8kN · B min.: 17mm · E: 13mm · H: 12mm · N: 25mm · Gesamtlänge: 66mm · Schubstangenspanner · Nr.6841 Gr.0 kl.Winkelfuß · AMF ·

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	0
Andrückschraube	M4 x 20
Hub	16
Spannhöhe	12 mm
Marke	AMF
Bauart	kleiner Winkelfuß
Länge gespannt	66,5 mm
Höhe gespannt	49,3 mm
Haltekraft F2	0,8 kN
Haltekraft F1	0,8 kN
