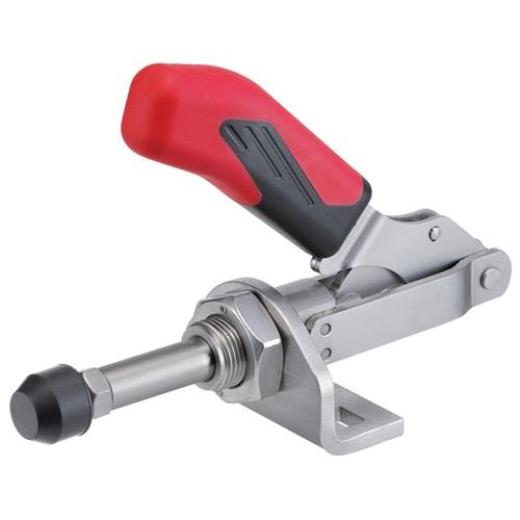

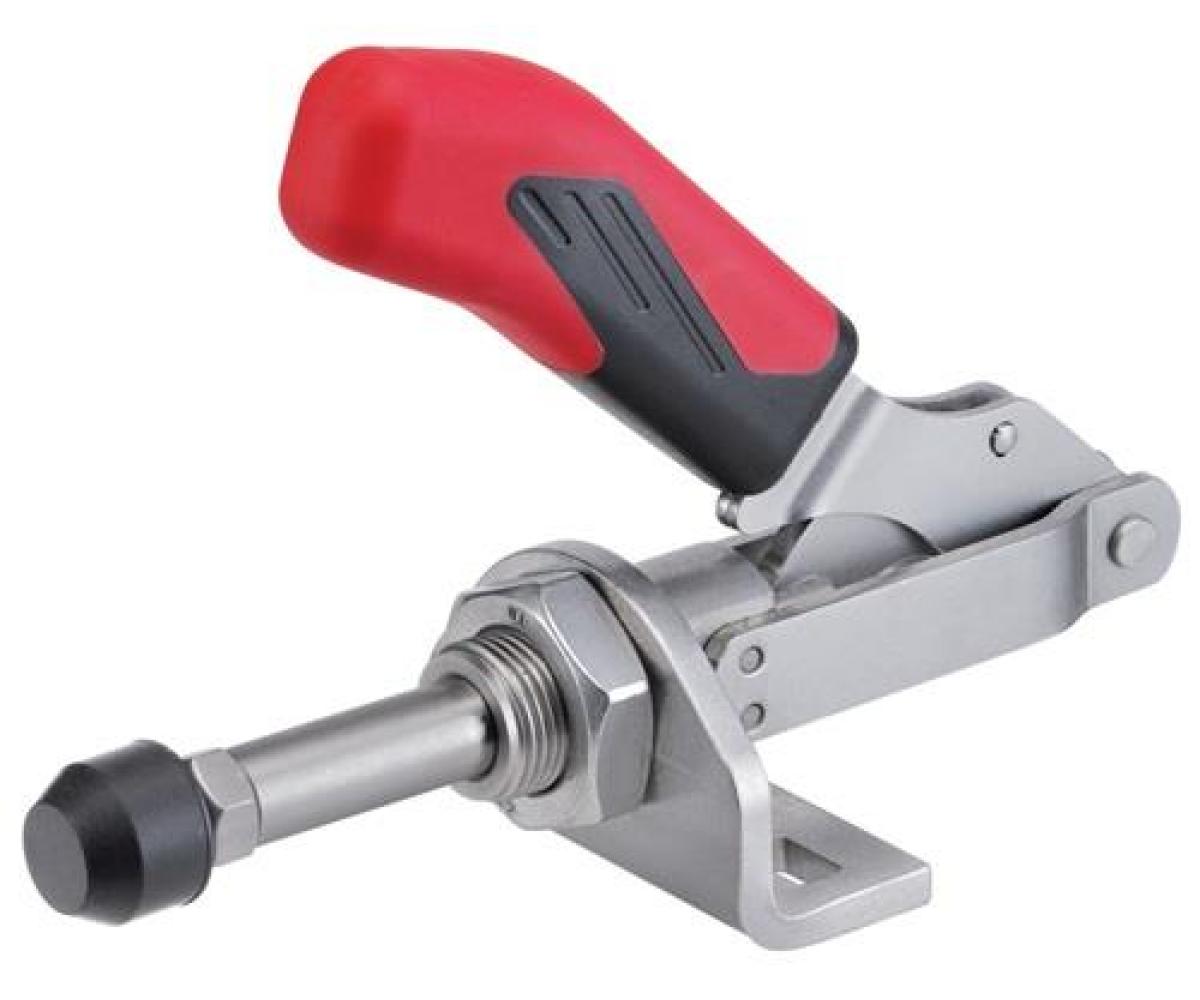

Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß AMF

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· D: 4,5mm · L2: 16mm · L1: 91mm · F1: 1kN · Gesamthöhe: 60mm · P: 20mm · K: 7mm · A: 8mm · M max.: 19,5mm · M min.: 16mm · M2: M12x1,5mm · H1: 60,5mm · B max.: 44,5mm · Bohrungs-Ø: 4,5 mm · F2: 1kN · B min.: 24,5mm · E: 20mm · H: 15mm · N: 30mm · Gesamtlänge: 91mm · Schubstangenspanner · Nr.6841 Gr.1 kl.Winkelfuß · AMF ·

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	1
Andrückschraube	M4 x 20
Hub	20
Spannhöhe	15 mm
Marke	AMF
Bauart	kleiner Winkelfuß
Länge gespannt	91 mm
Höhe gespannt	60,5 mm
Haltekraft F2	1 kN
Haltekraft F1	1 kN
