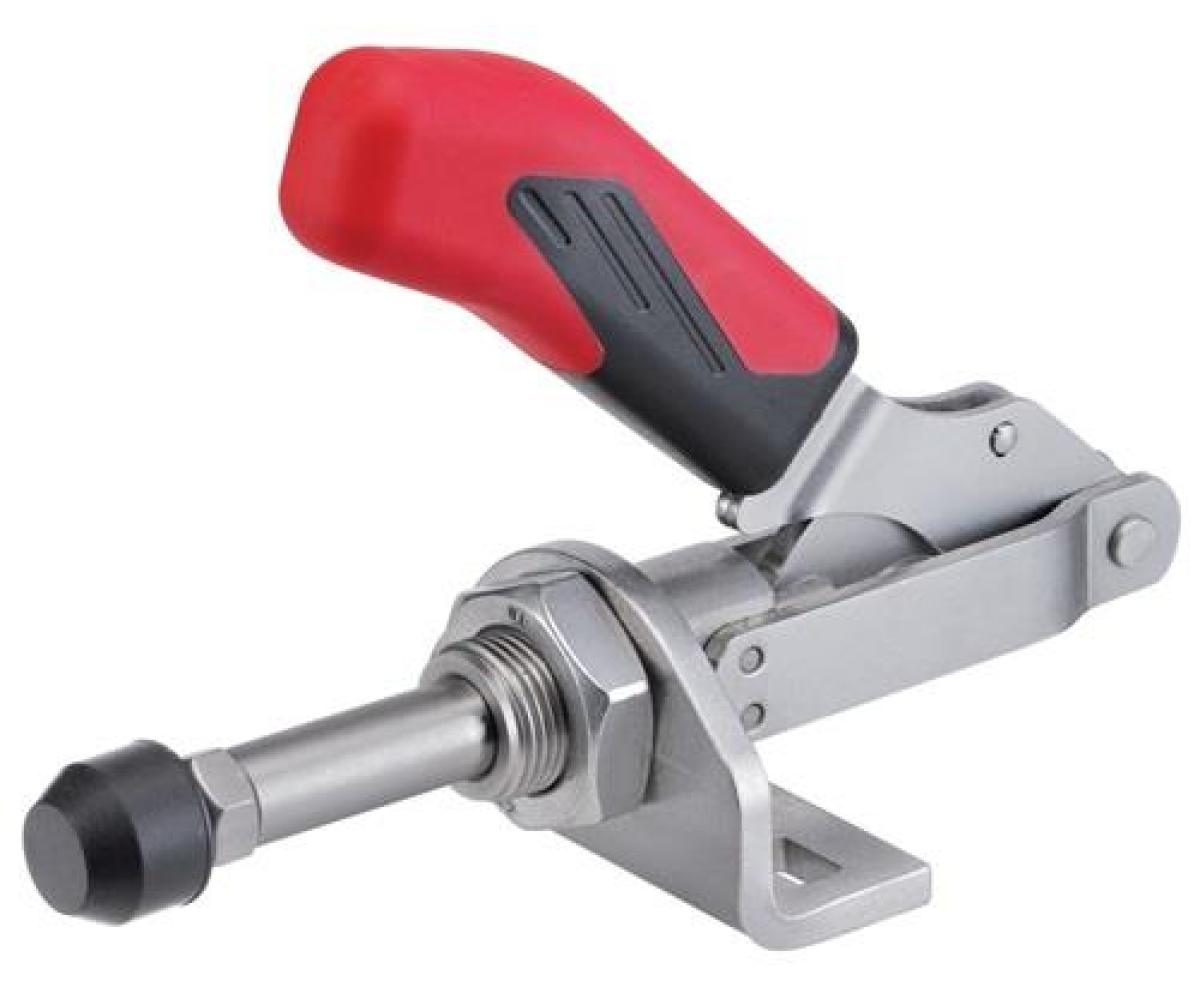

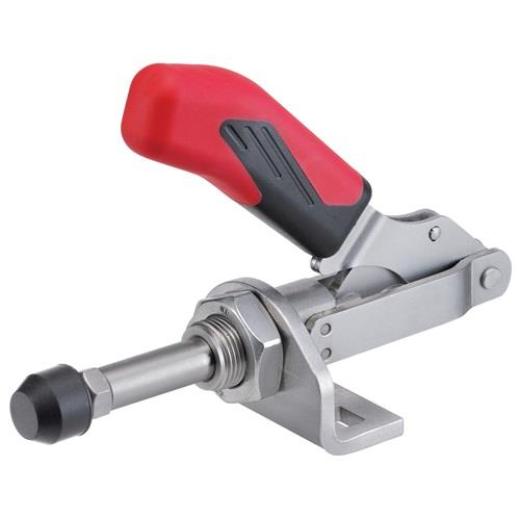

Schubstangenspanner Nr.6841 Gr.3 kl.Winkelfuß AMF

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· D: 6,5mm · L2: 22mm · L1: 140mm · F1: 2,5kN · Gesamthöhe: 110mm · P: 30mm · K: 13mm · A: 12mm · M max.: 42,5mm · M min.: 29,5mm · M2: M20x1,5mm · H1: 108mm · B max.: 69mm · Bohrungs-Ø: 6,5 mm · F2: 2,5kN · B min.: 37mm · E: 30mm · H: 25mm · N: 60mm · Gesamtlänge: 140mm · Schubstangenspanner · Nr.6841 Gr.3 kl.Winkelfuß · AMF ·

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	3
Andrückschraube	M8 x 35
Hub	32
Spannhöhe	25 mm
Marke	AMF
Bauart	kleiner Winkelfuß
Länge gespannt	140 mm
Höhe gespannt	108 mm
Haltekraft F2	2,5 kN
Haltekraft F1	2,5 kN
