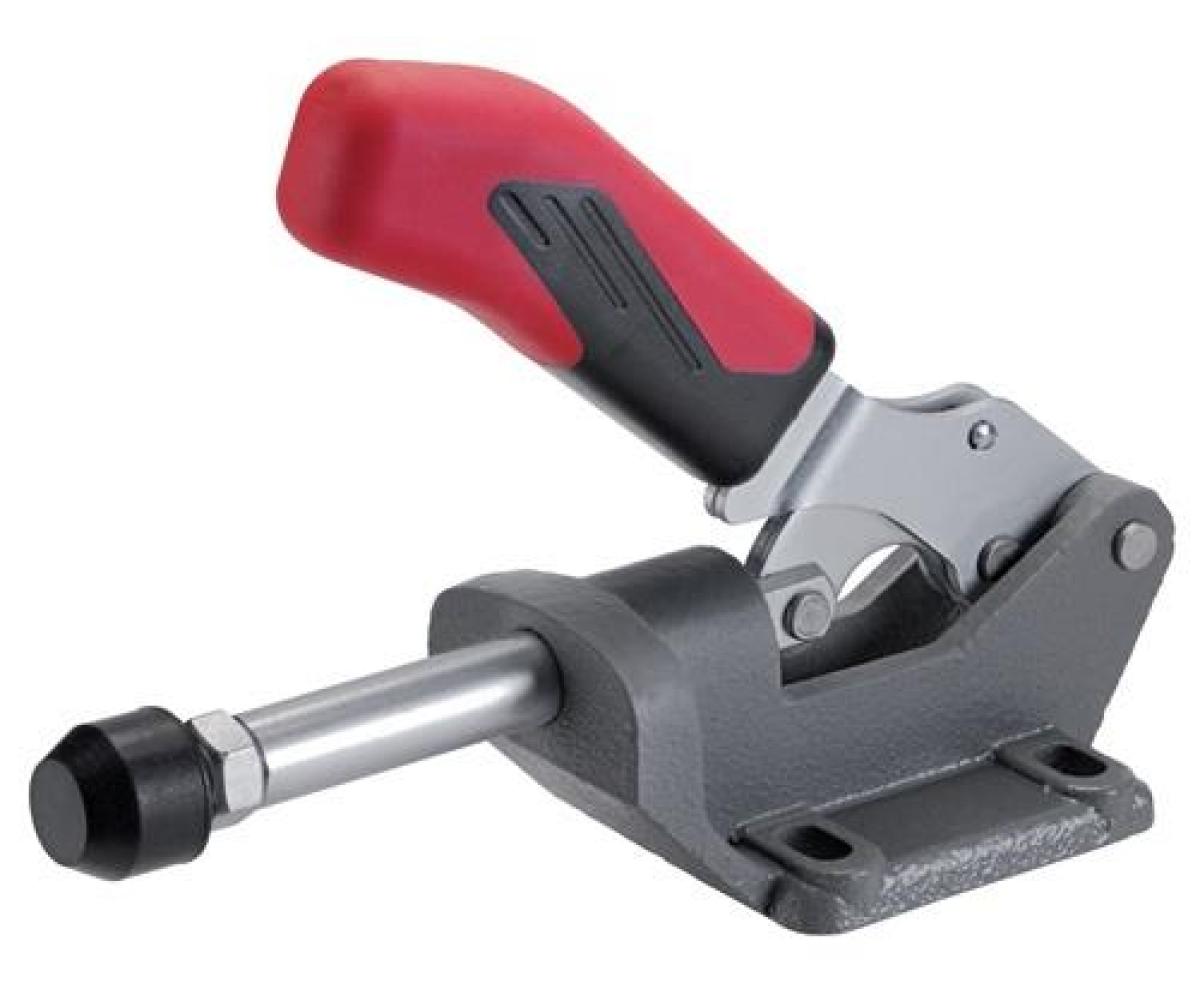

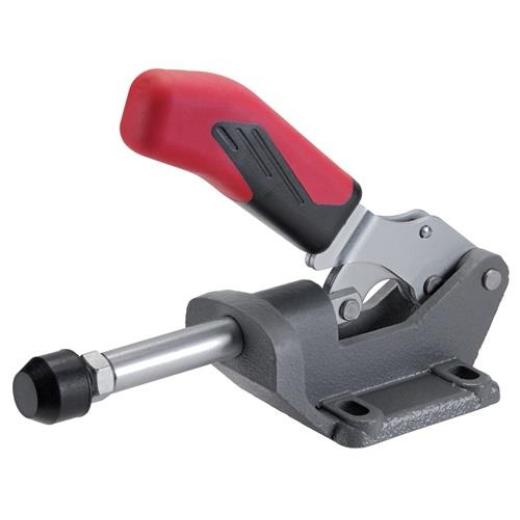

Schubstangenspanner Nr.6842 Gr.3 schwer,Druck-/Zugspanner AMF

schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube

Weitere technische Eigenschaften
· C: 41mm · D: 6,5mm · L1: 139mm · F1: 4kN · Gesamthöhe: 115mm · P: 95mm · K: 28mm · A: 12mm · M max.: 44mm · M min.: 36mm · H1: 116mm · B max.: 72mm · Bohrungs-Ø: 6,5 mm · F2: 4kN · B min.: 40mm · Eigenschaft: schwer, Druck-/Zugspanner · E: 30mm · H: 30mm · N: 60mm · Gesamtlänge: 140mm · Schubstangenspanner · Nr.6842 Gr.3 · schwer,Druck-/Zugspanner ·

Technische Daten

Größe	3
Andrückschraube	M8 x 35
Hub	32
Spannhöhe	30 mm
Marke	AMF
Länge gespannt	139 mm
Höhe gespannt	116 mm
Haltekraft F2	4 kN
Haltekraft F1	4 kN
