Schubstangenspanner Nr.6842 Gr.5 schwer,Druck-/Zugspanner AMF

schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube

Weitere technische Eigenschaften

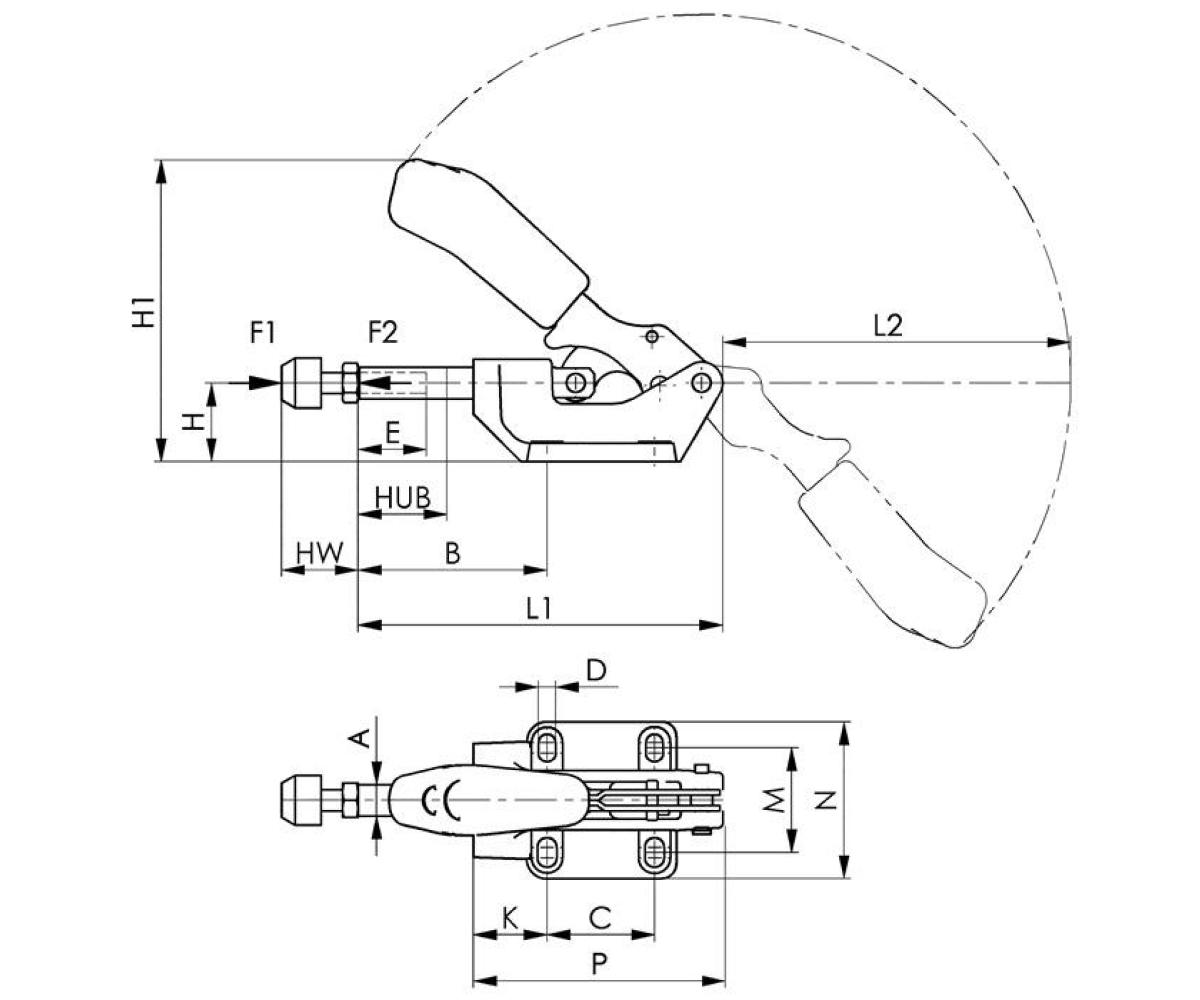

· C: 41mm · D: 8,5mm · L1: 174mm · F1: 10kN · Gesamthöhe: 134mm · P: 121mm · K: 45mm · A: 16mm · M max.: 50mm · M min.: 41mm · H1: 137,5mm · B max.: 98mm · Bohrungs-Ø: 8,5 mm · F2: 10kN · B min.: 58mm · Eigenschaft: schwer, Druck-/Zugspanner · E: 50mm · H: 38mm · N: 71mm · Gesamtlänge: 172mm · Schubstangenspanner · Nr.6842 Gr.5 · schwer,Druck-/Zugspanner ·

Technische Daten

Größe	5
Andrückschraube	M12 x 50
Hub	40
Spannhöhe	38 mm
Marke	AMF
Länge gespannt	174 mm
Höhe gespannt	137,5 mm
Haltekraft F2	10 kN
Haltekraft F1	10 kN
