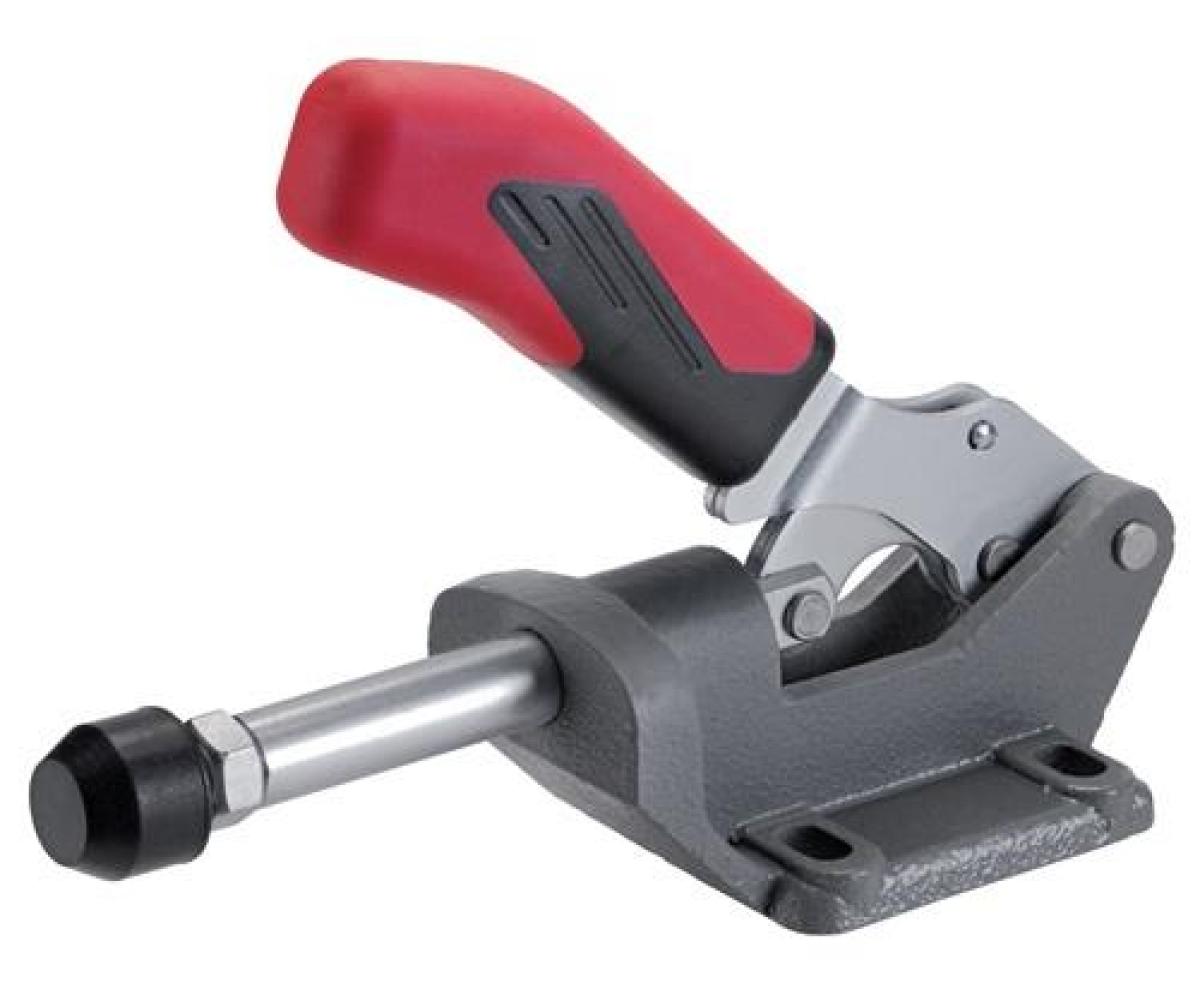

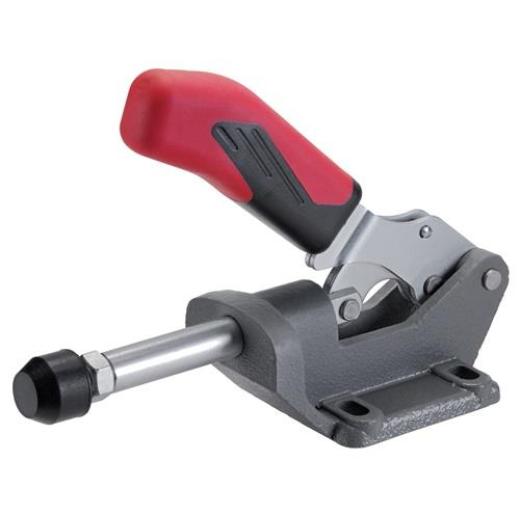

Schubstangenspanner Nr.6842 Gr.7 schwer,Druck-/Zugspanner AMF

schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube

Weitere technische Eigenschaften
· C: 70mm · D: 11mm · L1: 218mm · F1: 25kN · Gesamthöhe: 180mm · P: 158mm · K: 45mm · A: 22mm · M max.: 65mm · M min.: 57mm · H1: 179mm · B max.: 105mm · Bohrungs-Ø: 11 mm · F2: 25kN · B min.: 59mm · Eigenschaft: schwer, Druck-/Zugspanner · E: 50mm · H: 55mm · N: 93mm · Gesamtlänge: 218mm · Schubstangenspanner · Nr.6842 Gr.7 · schwer,Druck-/Zugspanner ·

Technische Daten

Größe	7
Andrückschraube	M12 x 50
Hub	50
Spannhöhe	55 mm
Marke	AMF
Länge gespannt	218 mm
Höhe gespannt	179 mm
Haltekraft F2	25 kN
Haltekraft F1	25 kN
