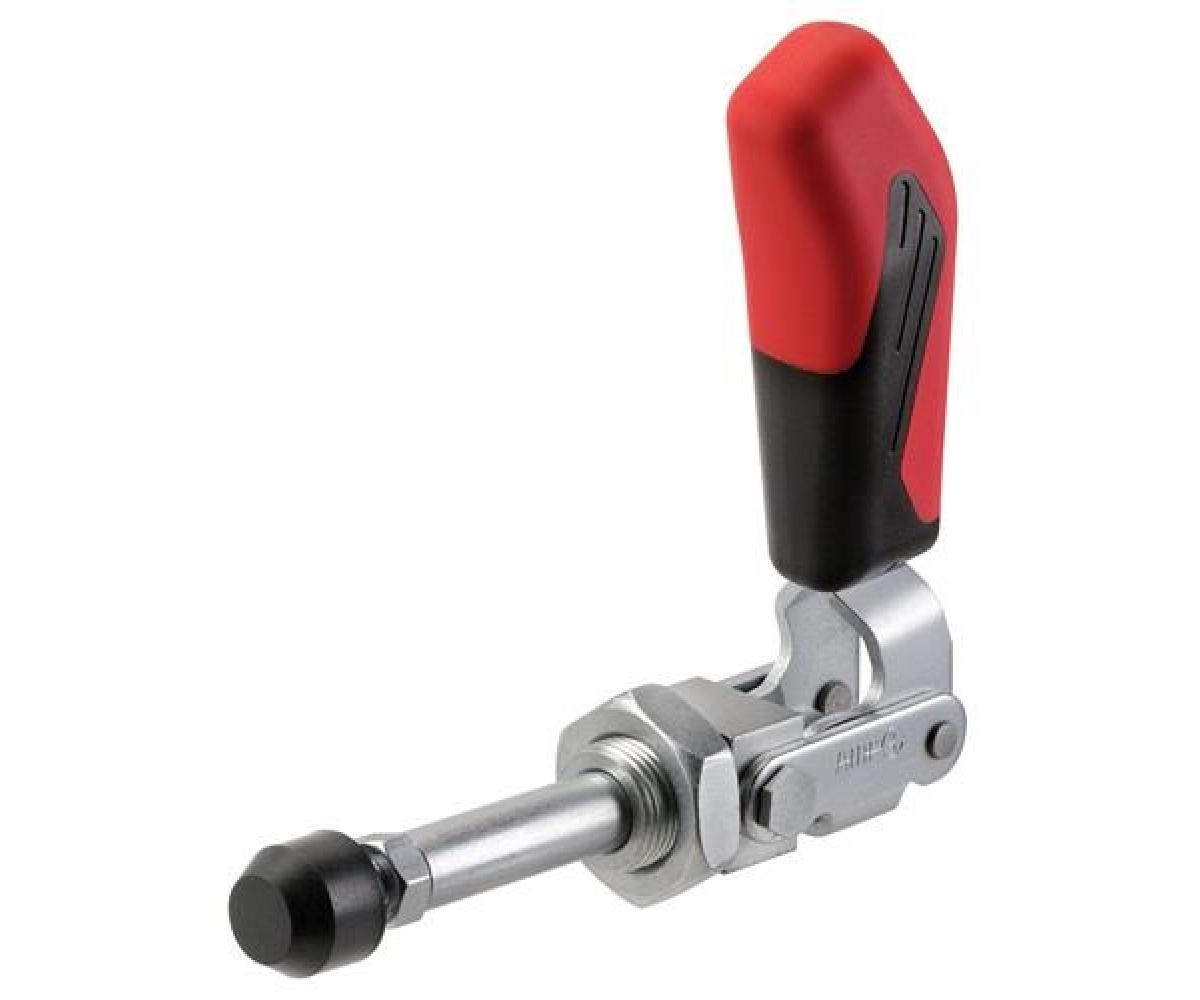

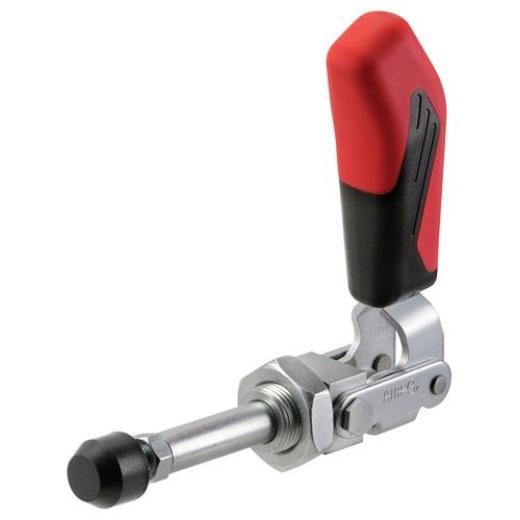

Schubstangenspanner Nr.6844 Gr.2 kurz AMF

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· A: 10mm · L2: 13mm · M2: M16x1,5mm · HW min.: 17mm · L1: 68,5mm · HW max.: 25mm · H1: 73mm · F1: 1kN · Gesamthöhe: 76mm · F2: 1kN · B: 36mm · L3: 68mm · E: 15mm · M: M6mm · N: 30,5mm · Schubstangenspanner · Nr.6844 Gr.2 kurz AMF ·
Ausführung nichtrostender Stahl auf Anfrage lieferbar. · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	2
Andrückschraube	M6 x 25
Hub	21,5
Länge gespannt	68,5 mm
Höhe gespannt	73 mm
Haltekraft F2	1 kN
Haltekraft F1	1 kN
Marke	AMF
Bauart	kurz
