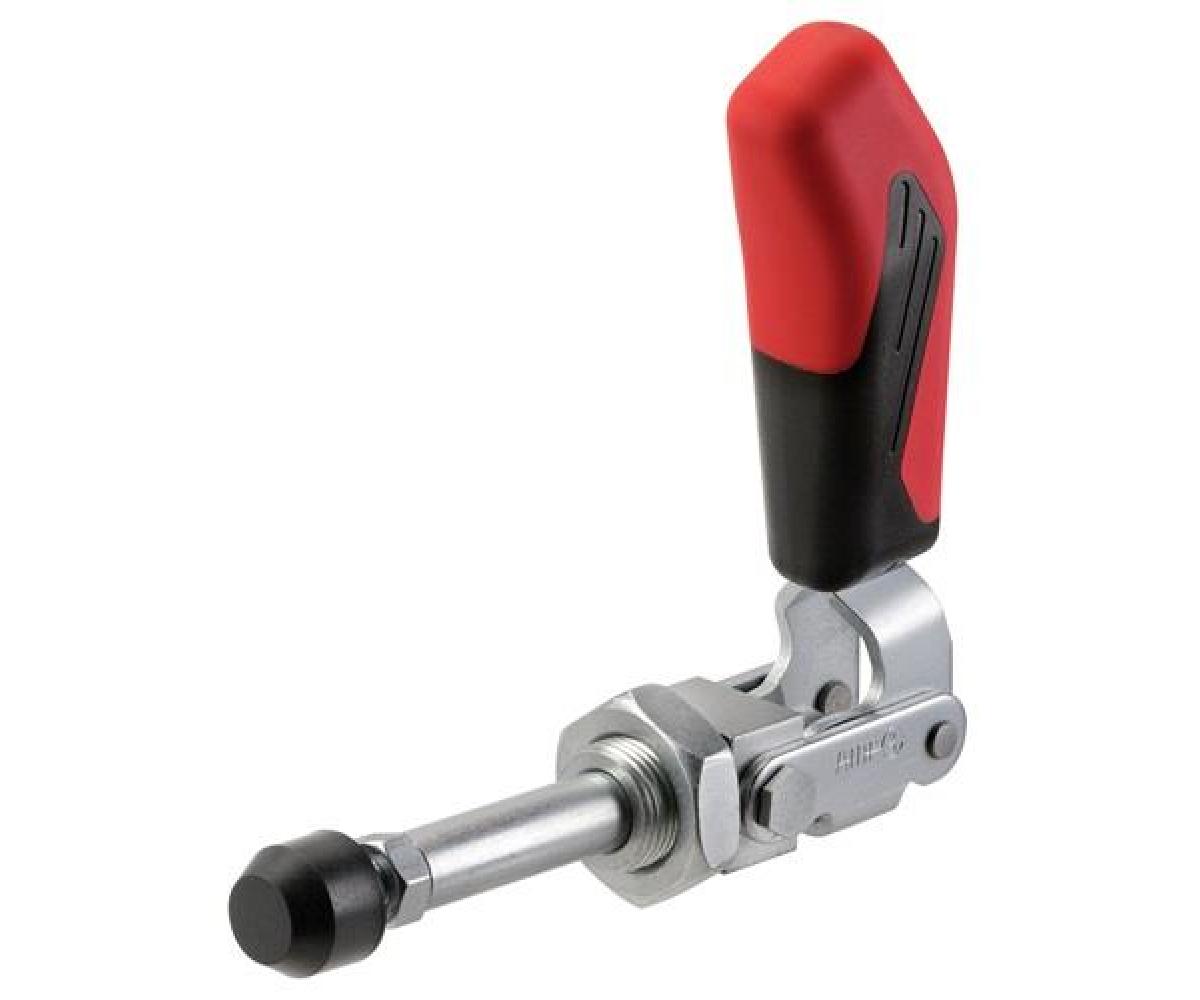

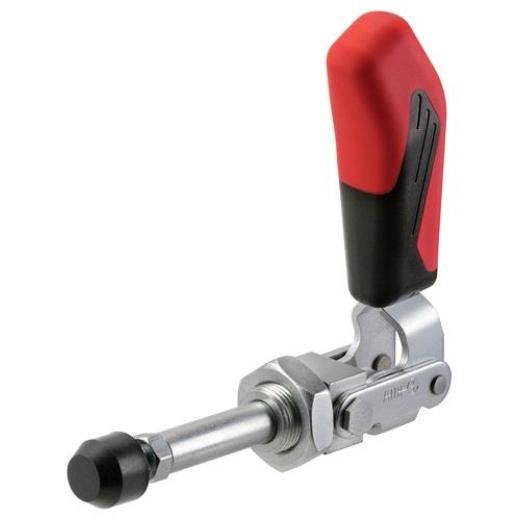

Schubstangenspanner Nr.6844 Gr.3 kurz AMF

kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· A: 12mm · L2: 16mm · M2: M20x1,5mm · HW min.: 22mm · L1: 108mm · HW max.: 35mm · H1: 123mm · F1: 2,5kN · Gesamthöhe: 128mm · F2: 2,5kN · B: 57mm · L3: 115mm · E: 25mm · M: M8mm · N: 33mm · Schubstangenspanner · Nr.6844 Gr.3 kurz AMF ·
Ausführung nichtrostender Stahl auf Anfrage lieferbar. · Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	3
Andrückschraube	M8 x 35
Hub	40
Länge gespannt	108 mm
Höhe gespannt	123 mm
Haltekraft F2	2,5 kN
Haltekraft F1	2,5 kN
Marke	AMF
Bauart	kurz
