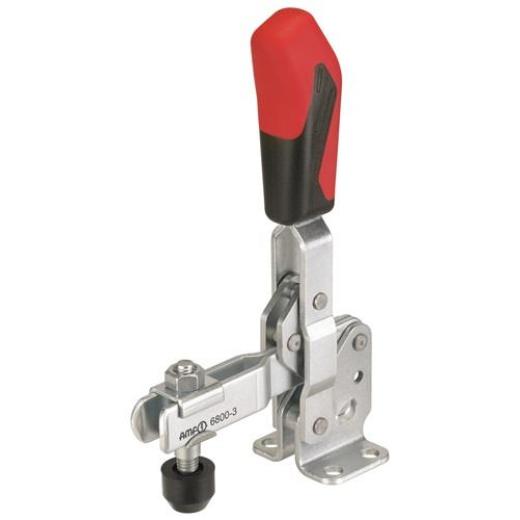

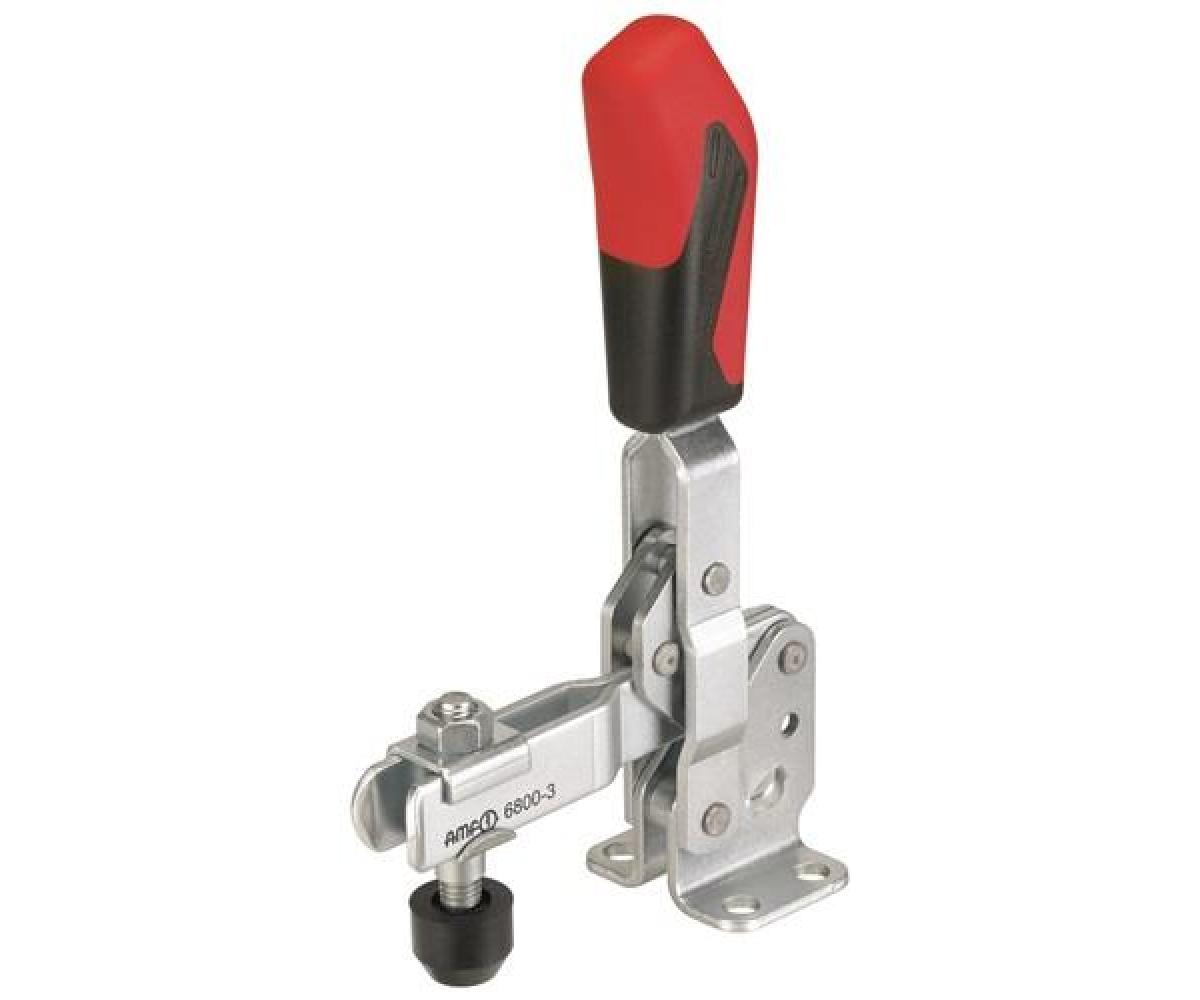

Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 16mm · D: 4,5mm · a: 95° · L2: 59mm · HW min.: -4mm · L1: 61mm · F1: 0,6kN · L: -mm · a*: - · F: 6mm · P: 27mm · K: 5,5mm · A: 5mm · HW max.: 2mm · H1: 98,5mm · M1: - · Bohrungs-Ø: 4,5 mm · I: 10mm · F2: 1,1kN · B: 39mm · E: 18mm · M: 22,5-26mm · H: 19mm · N: 34mm · Spannweite: 18 mm · Senkrechtspanner Nr.6800 · Gr.1 waagrechter Fuß AMF ·

Technische Daten

Größe	1
Andrückschraube	M5 x 30
Spannhöhe	19 mm
Fußgröße	34 x 27
Marke	AMF
Bauart	waagrechter Fuß
Länge geöffnet	61 x 59
Höhe gespannt	98,5 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,6 kN
