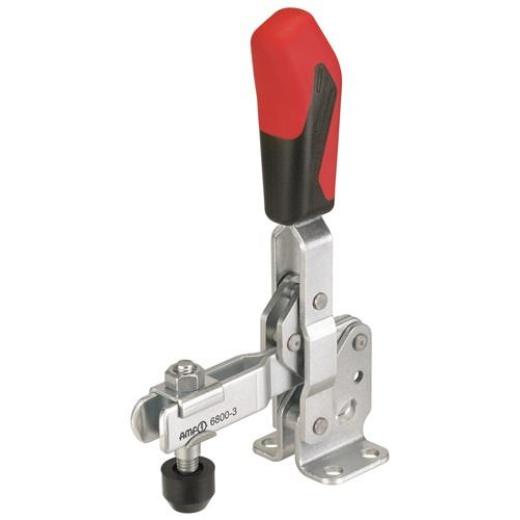

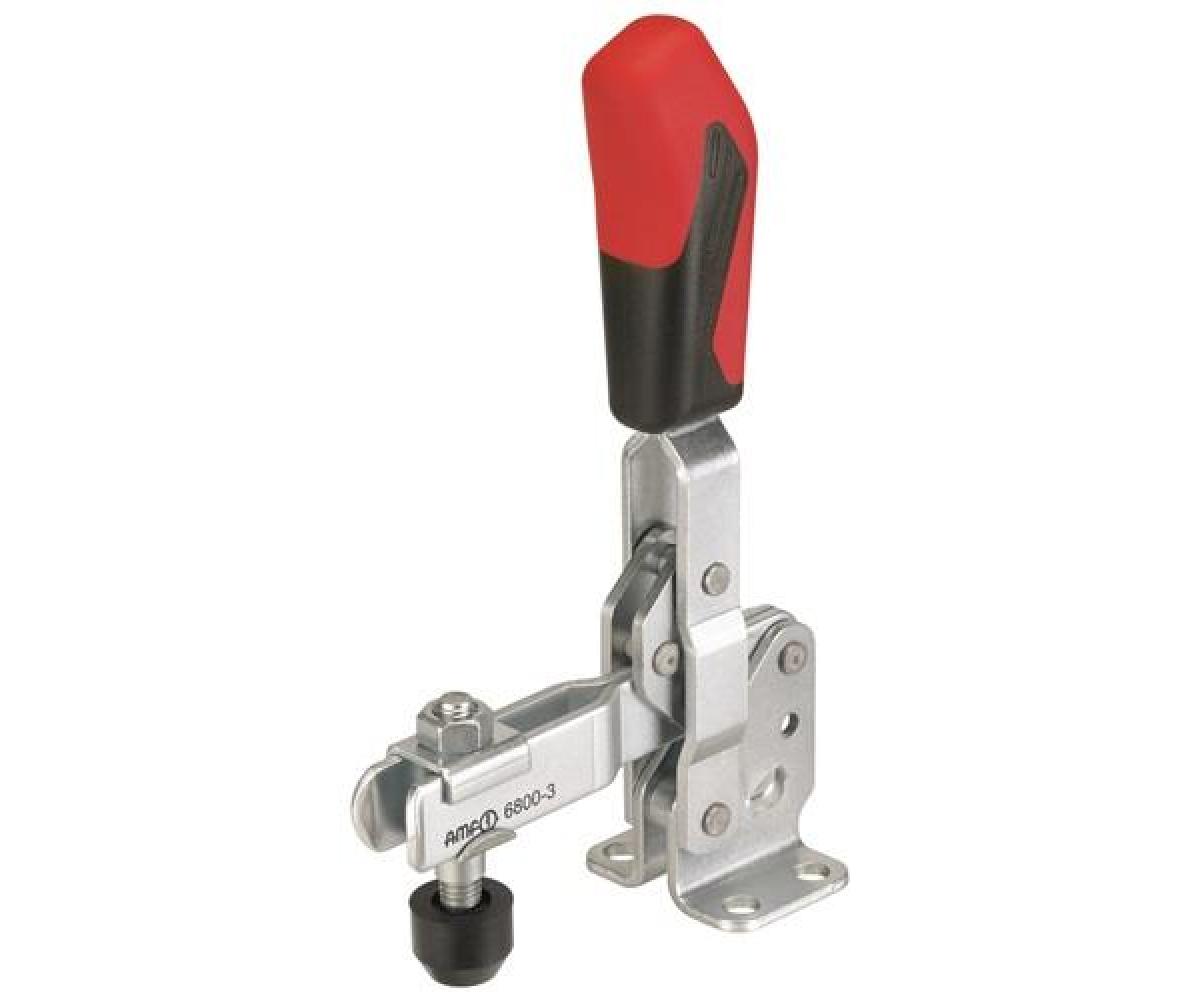

Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 20mm · D: 7,5mm · a: 105° · L2: 112mm · HW min.: 2mm · L1: 112mm · F1: 1,2kN · L: -mm · a*: 60° · F: 19mm · P: 35mm · K: 7,5mm · A: 8mm · HW max.: 11mm · H1: 186mm · M1: - · Bohrungs-Ø: 7,5 mm · I: 18mm · F2: 2,5kN · B: 79mm · E: 37mm · M: 32,5mm · H: 33mm · N: 46mm · Spannweite: 37 mm · Senkrechtspanner Nr.6800 · Gr.3 waagrechter Fuß AMF ·

Technische Daten

Größe	3
Andrückschraube	M8 x 45
Spannhöhe	33 mm
Fußgröße	46 x 35
Marke	AMF
Bauart	waagrechter Fuß
Länge geöffnet	112 x 112
Höhe gespannt	186 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,2 kN
