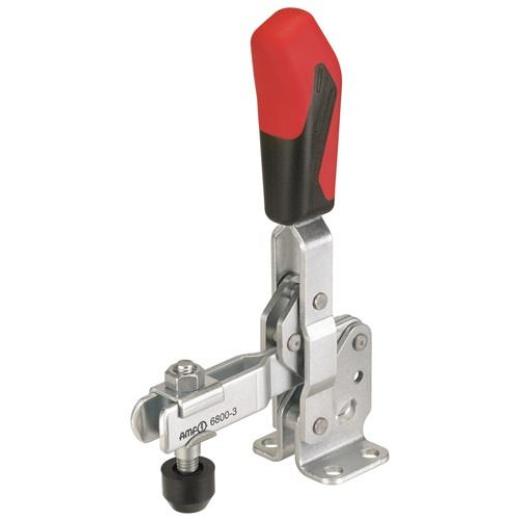

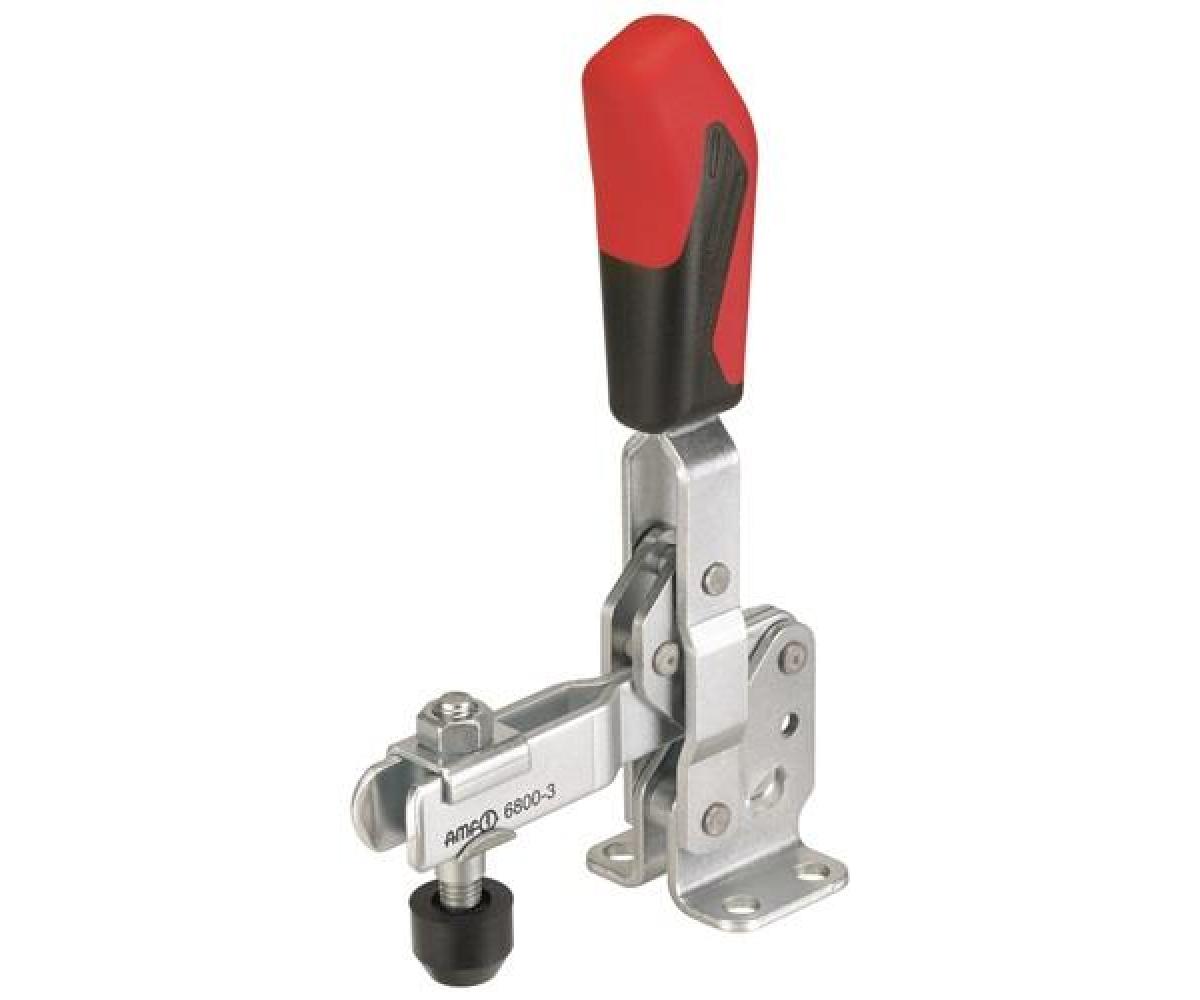

Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 32mm · D: 8,6mm · a: 105° · L2: 130mm · HW min.: -6mm · L1: 141mm · F1: 1,7kN · L: -mm · a*: 60° · F: 16mm · P: 53mm · K: 13mm · A: 10mm · HW max.: 22,5mm · H1: 221mm · M1: - · Bohrungs-Ø: 8,6 mm · I: 20mm · F2: 3kN · B: 101mm · E: 54mm · M: 43,5-46,5mm · H: 42,5mm · N: 64mm · Spannweite: 54 mm · Senkrechtspanner Nr.6800 · Gr.4 waagrechter Fuß AMF ·

Technische Daten

Größe	4
Andrückschraube	M8 x 65
Spannhöhe	42,5 mm
Fußgröße	64 x 53
Marke	AMF
Bauart	waagrechter Fuß
Länge geöffnet	141 x 130
Höhe gespannt	221 mm
Haltekraft F2	3 kN
Haltekraft F1	1,7 kN
