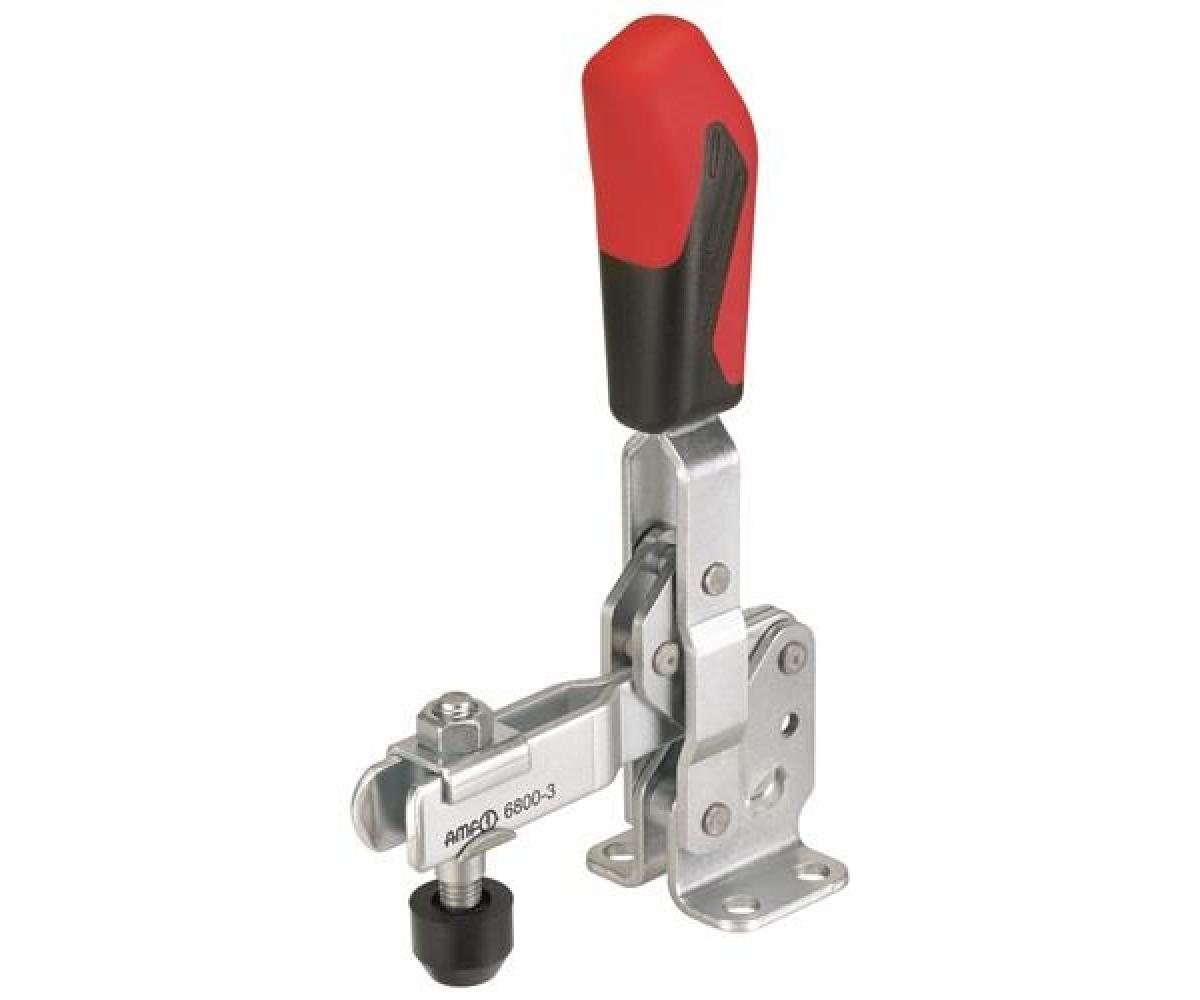

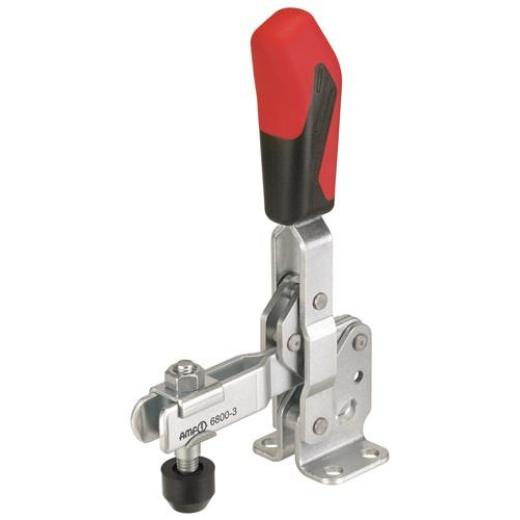

Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 45mm · D: 8,5mm · a: 115° · L2: 185mm · HW min.: -3mm · L1: 195mm · F1: 3kN · L: 26,5-31,5mm · a*: 60° · F: 34mm · P: 65mm · K: 9,5mm · A: 14mm · HW max.: 27,5mm · H1: 281mm · M1: 45mm · Bohrungs-Ø: 8,5 mm · I: 25mm · F2: 5kN · B: 140mm · E: 73mm · M: 45-50mm · H: 55,8mm · N: 70mm · Spannweite: 73 mm · Senkrechtspanner Nr.6800 · Gr.5 waagrechter Fuß AMF ·

Technische Daten

Größe	5
Andrückschraube	M12 x 80
Spannhöhe	55,8 mm
Fußgröße	70 x 65
Marke	AMF
Bauart	waagrechter Fuß
Länge geöffnet	195 x 185
Höhe gespannt	281 mm
Haltekraft F2	5 kN
Haltekraft F1	3 kN
