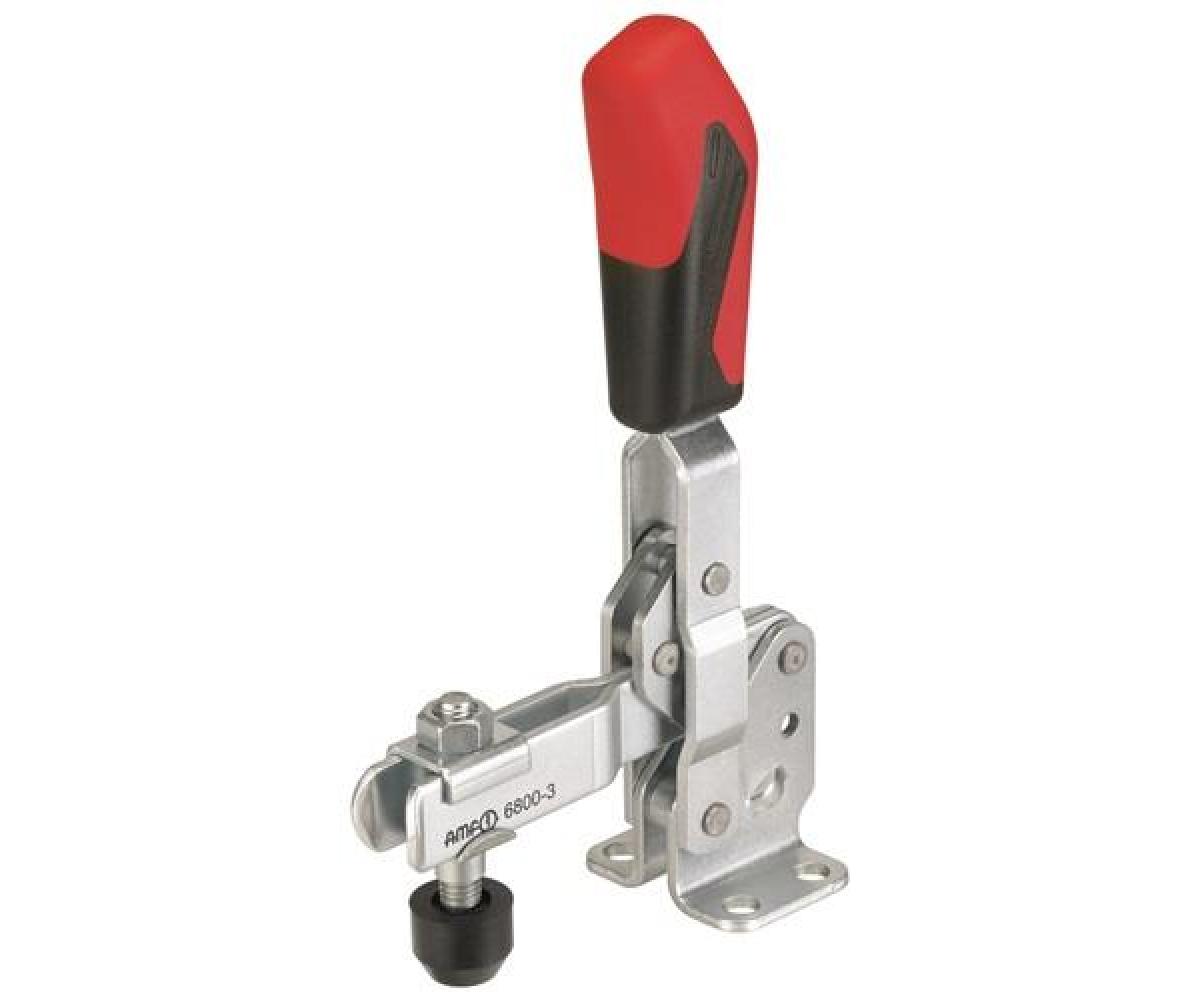

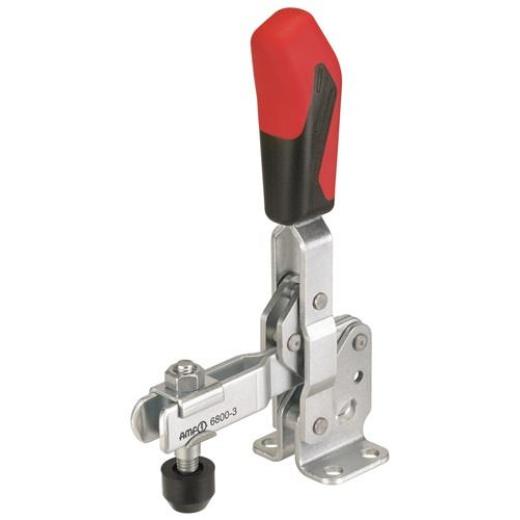

Senkrechtspanner Nr.6800 Gr.6 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 50,5mm · D: 13mm · a: 140° · L2: 206mm · HW min.: -2,5mm · L1: 231mm · F1: 3,4kN · L: -mm · a*: 60° · F: 28mm · P: 90mm · K: 24,5mm · A: 14mm · HW max.: 55mm · H1: 333mm · M1: - · Bohrungs-Ø: 13 mm · I: 30mm · F2: 5,5kN · B: 165,5mm · E: 89mm · M: 67,5-72,5mm · H: 81mm · N: 100mm · Spannweite: 89 mm · Senkrechtspanner Nr.6800 · Gr.6 waagrechter Fuß AMF ·

Technische Daten

Größe	6
Andrückschraube	M12 x 110
Spannhöhe	81 mm
Fußgröße	100 x 90
Marke	AMF
Bauart	waagrechter Fuß
Länge geöffnet	231 x 206
Höhe gespannt	333 mm
Haltekraft F2	5,5 kN
Haltekraft F1	3,4 kN
