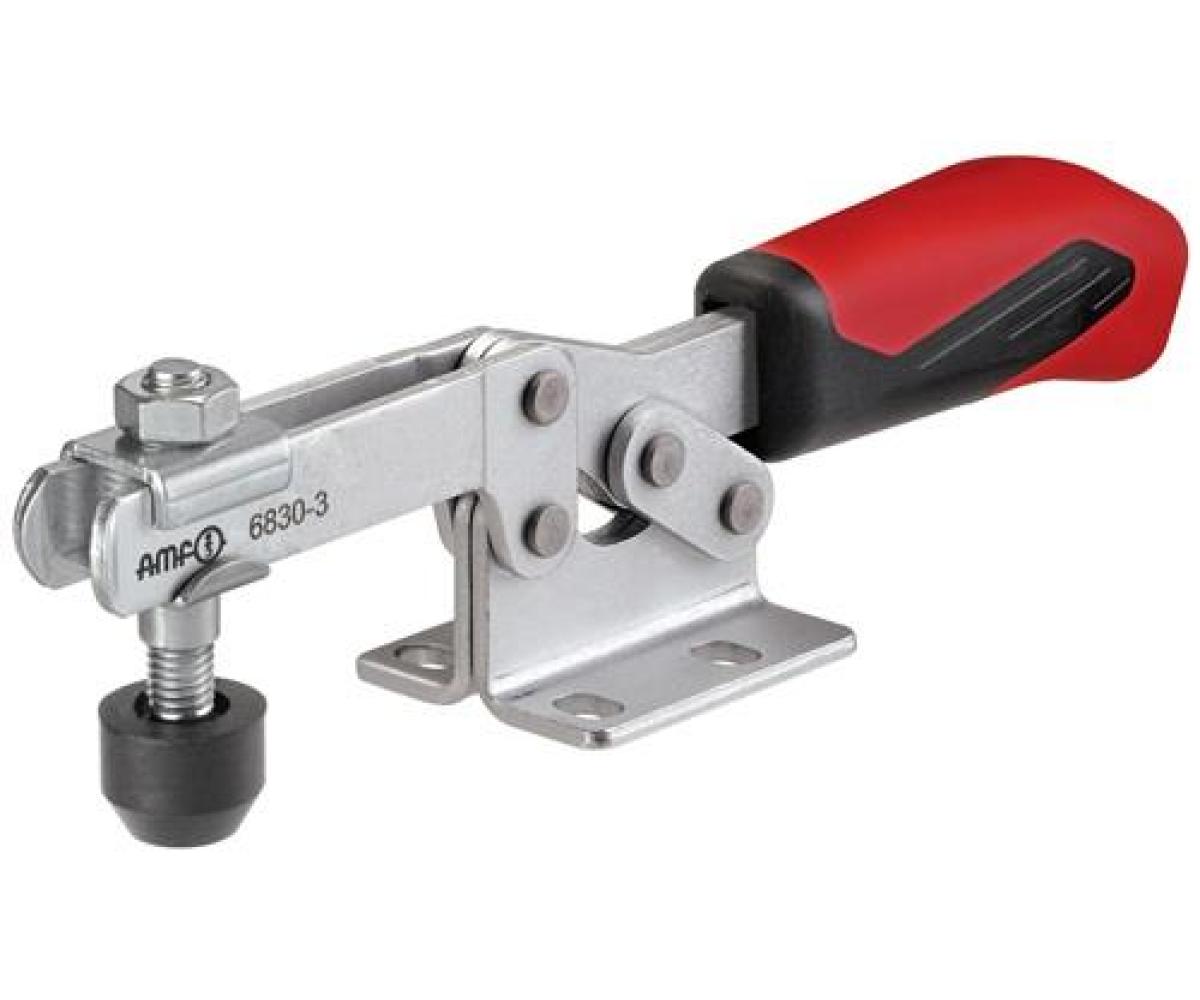

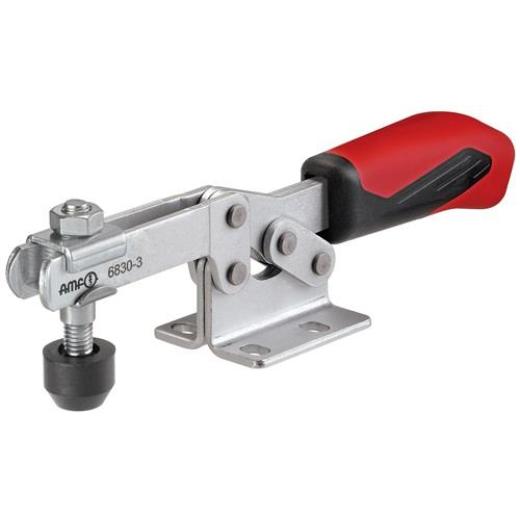

Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 13-14,5mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: -3mm · L1: 120mm · F1: 0,8kN · Gesamthöhe: 30mm · a*: 90° · Bauart: waagrechter Fuß · F: 8mm · P: 34mm · K: 5,5mm · A: 5mm · HW max.: 2,5mm · H1: 30mm · H2: 49mm · I: 10mm · F2: 1,1kN · B: 42mm · E: 18,7mm · M: 18-21,5mm · H: 19mm · N: 34mm · Gesamtlänge: 119mm · Waagrechtspanner Nr.6830 · Gr.1 waagrechter Fuß AMF ·

Technische Daten

Größe	1
Spannhöhe	19 mm
Marke	AMF
Länge gespannt	120 mm
Höhe gespannt	30 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
Bohrungs-Ø	5,2 mm
Spannweite	18,7 mm
