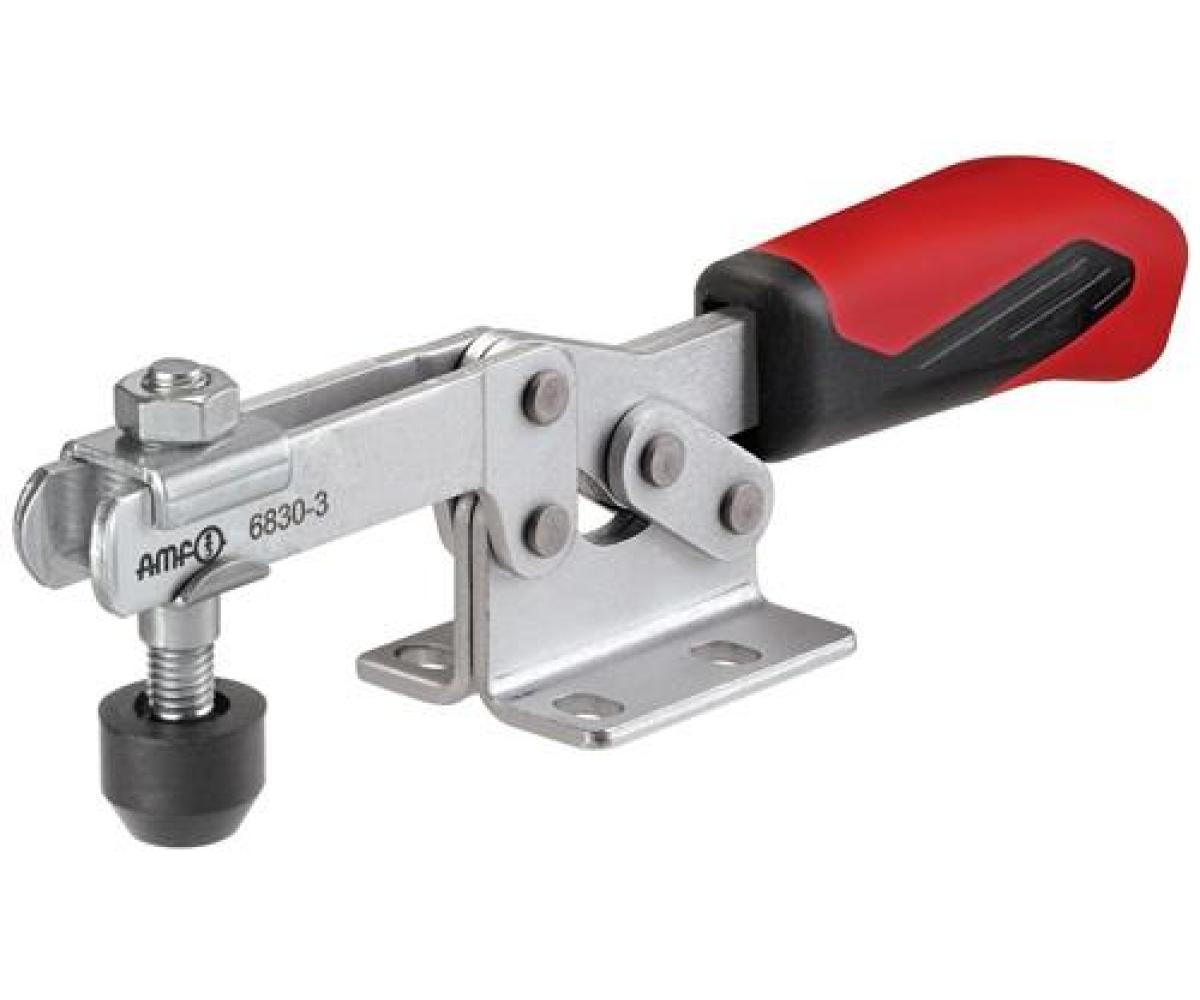

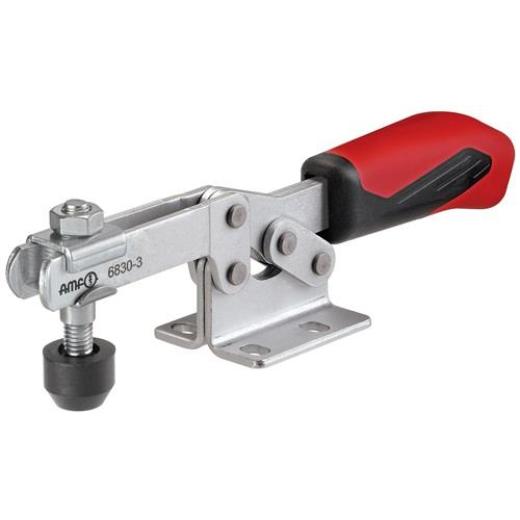

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · Gesamthöhe: 74mm · L: 20,5mm · a*: 90° · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126mm · M1: 43mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · Gesamtlänge: 281mm · D1: 8,5mm · Waagrechtspanner Nr.6830 · Gr.4 waagrechter Fuß AMF ·

Technische Daten

Größe	4
Spannhöhe	45 mm
Marke	AMF
Länge gespannt	287 mm
Höhe gespannt	75 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Bohrungs-Ø	8,5 mm
Spannweite	63 mm
