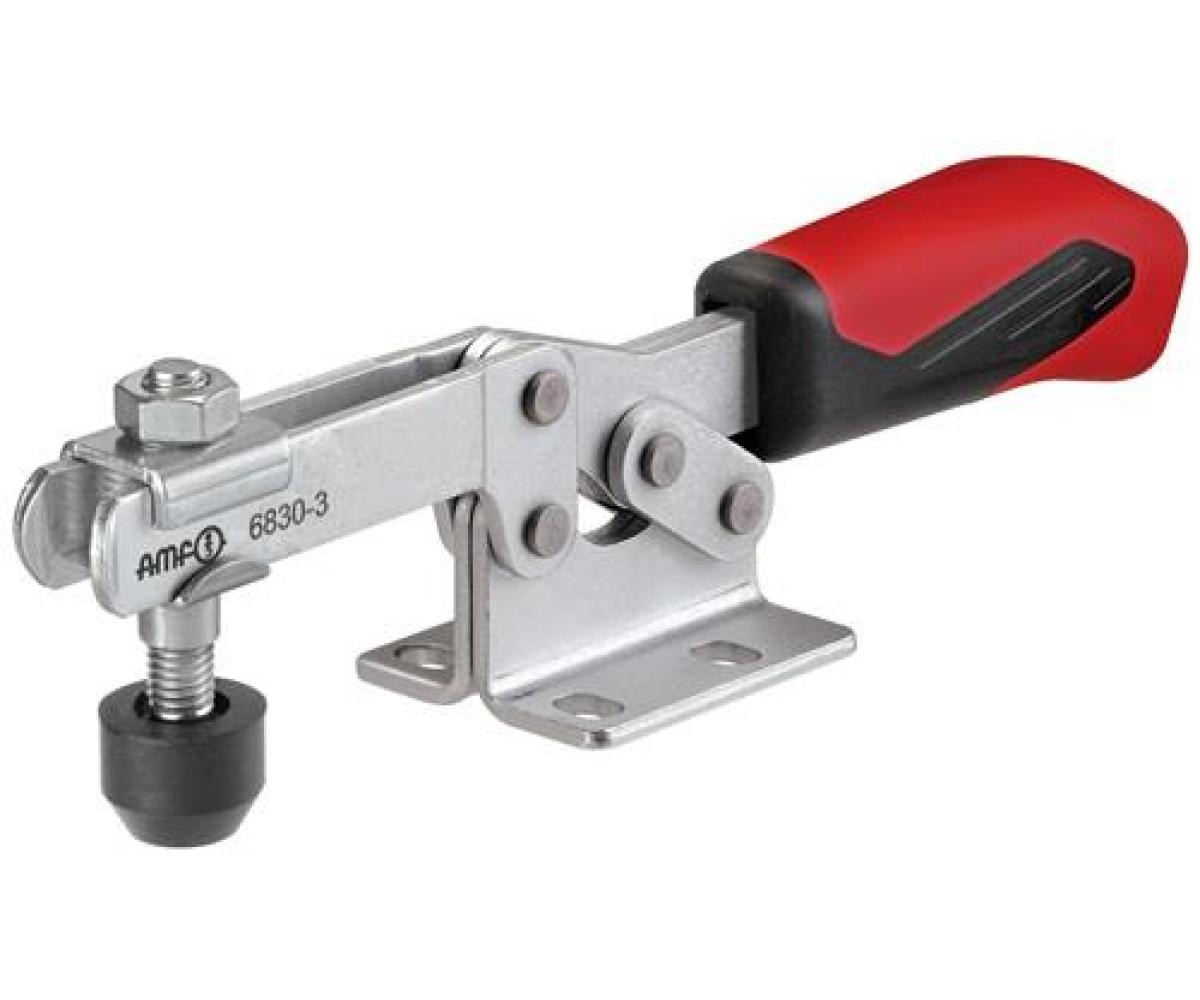

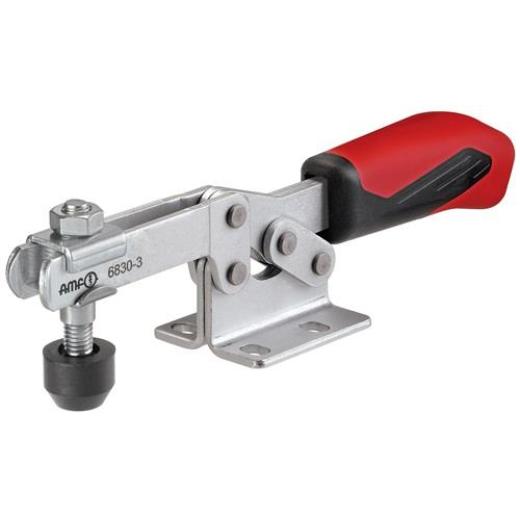

Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß AMF

mit waagrechtem Fuß

Weitere technische Eigenschaften
· C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: +1,7mm · L1: 321mm · F1: 3kN · Gesamthöhe: 73mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 77mm · K: 12,5mm · A: 10mm · HW max.: 25mm · H1: 73mm · H2: 128mm · I: 25mm · F2: 5kN · B: 123mm · E: 78mm · M: 41,5mm · H: 46mm · N: 58mm · Gesamtlänge: 321mm · Waagrechtspanner Nr.6830 · Gr.5 waagrechter Fuß AMF ·

Technische Daten

Größe	5
Spannhöhe	46 mm
Marke	AMF
Länge gespannt	321 mm
Höhe gespannt	73 mm
Haltekraft F2	5 kN
Haltekraft F1	3 kN
Bohrungs-Ø	8,5 mm
Spannweite	78 mm
