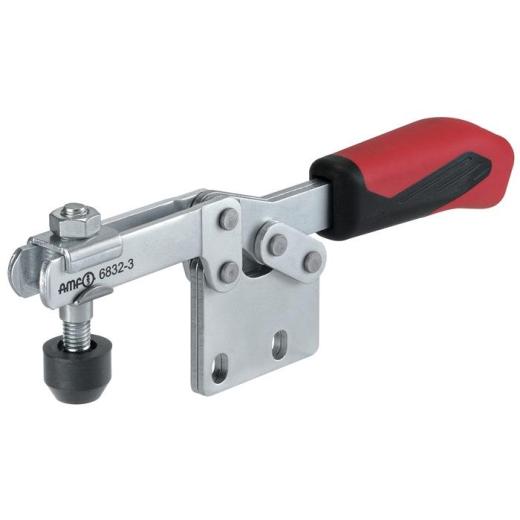

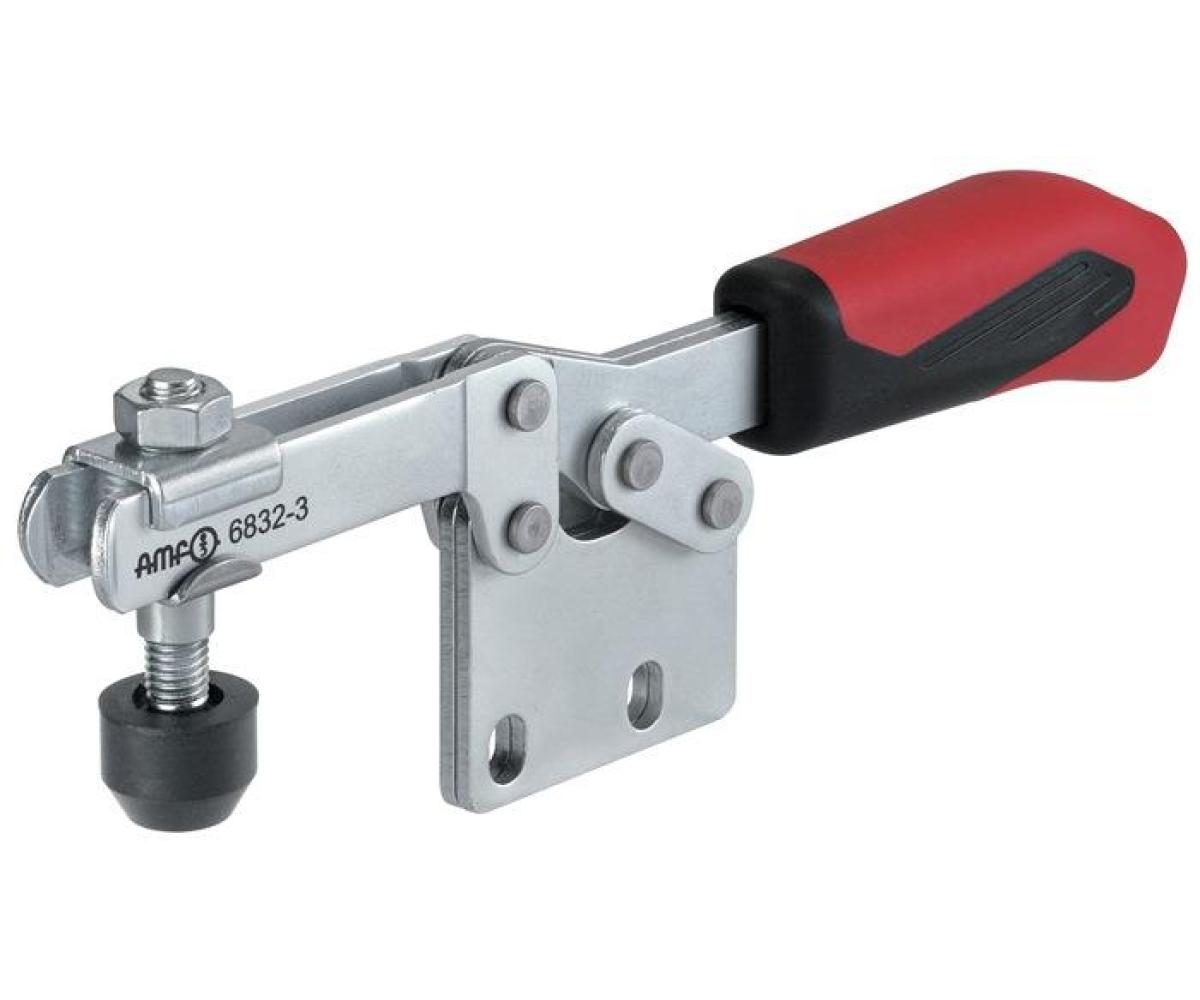

Waagrechtspanner Nr.6832 Gr.2 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

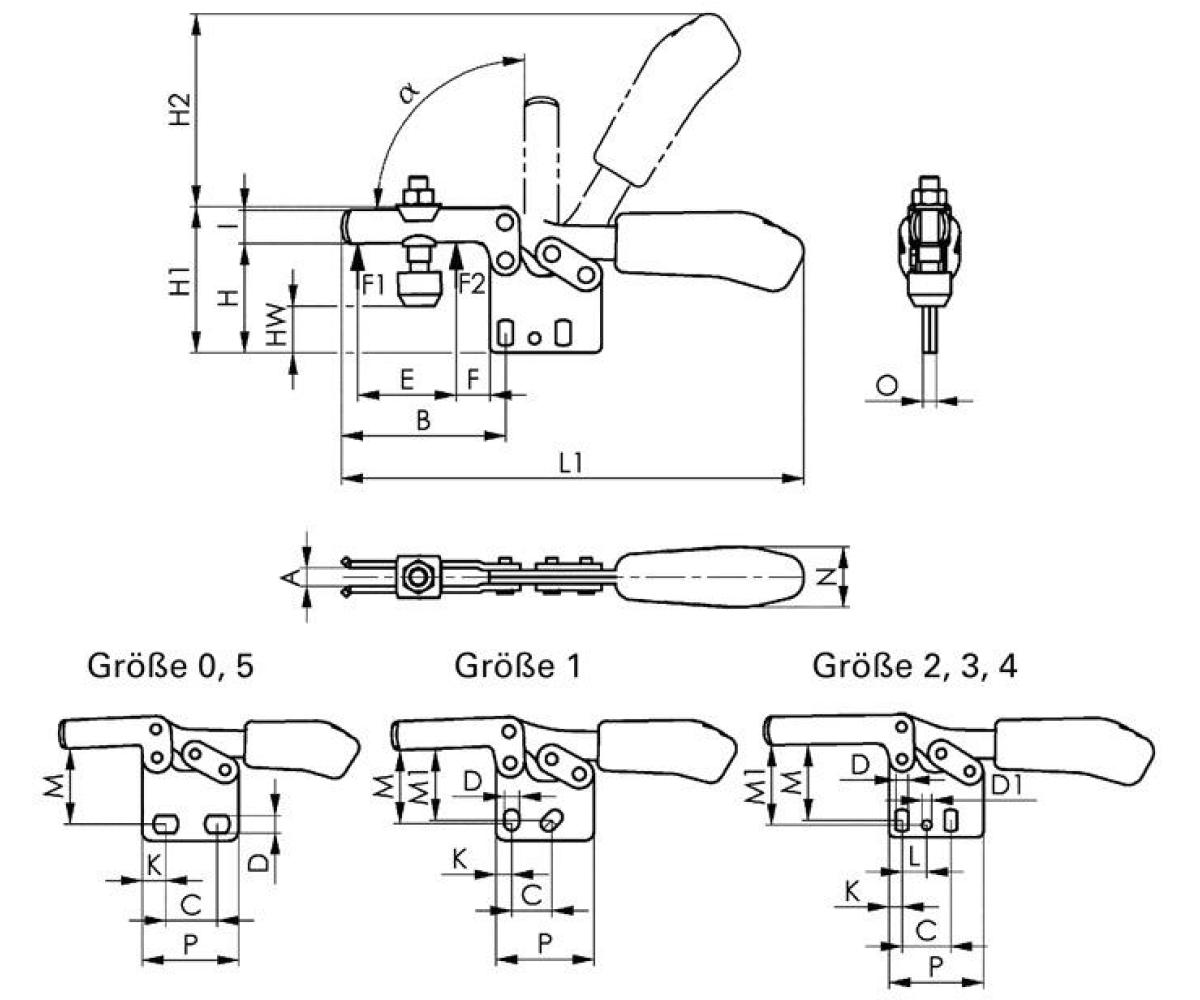

· C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: 15mm · L1: 164mm · F1: 1kN · Gesamthöhe: 59mm · L: 12,7mm · O: 5mm · a*: 90° · Bauart: senkrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 22mm · H1: 61mm · H2: 68mm · M1: 34mm · I: 13,2mm · F2: 1,2kN · B: 64mm · E: 32mm · M: 29,5-34mm · H: 40mm · N: 21mm · Gesamtlänge: 162mm · D1: 5,6mm · Waagrechtspanner Nr.6832 · Gr.2 senkrechter Fuß AMF ·

Technische Daten

Größe	2
Spannhöhe	40 mm
Marke	AMF
Länge gespannt	164 mm
Höhe gespannt	61 mm
Haltekraft F2	1,2 kN
Haltekraft F1	1 kN
Bohrungs-Ø	5,6 mm
Spannweite	32 mm
