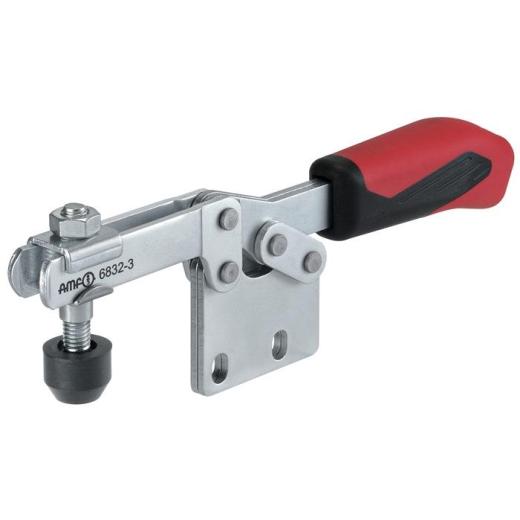

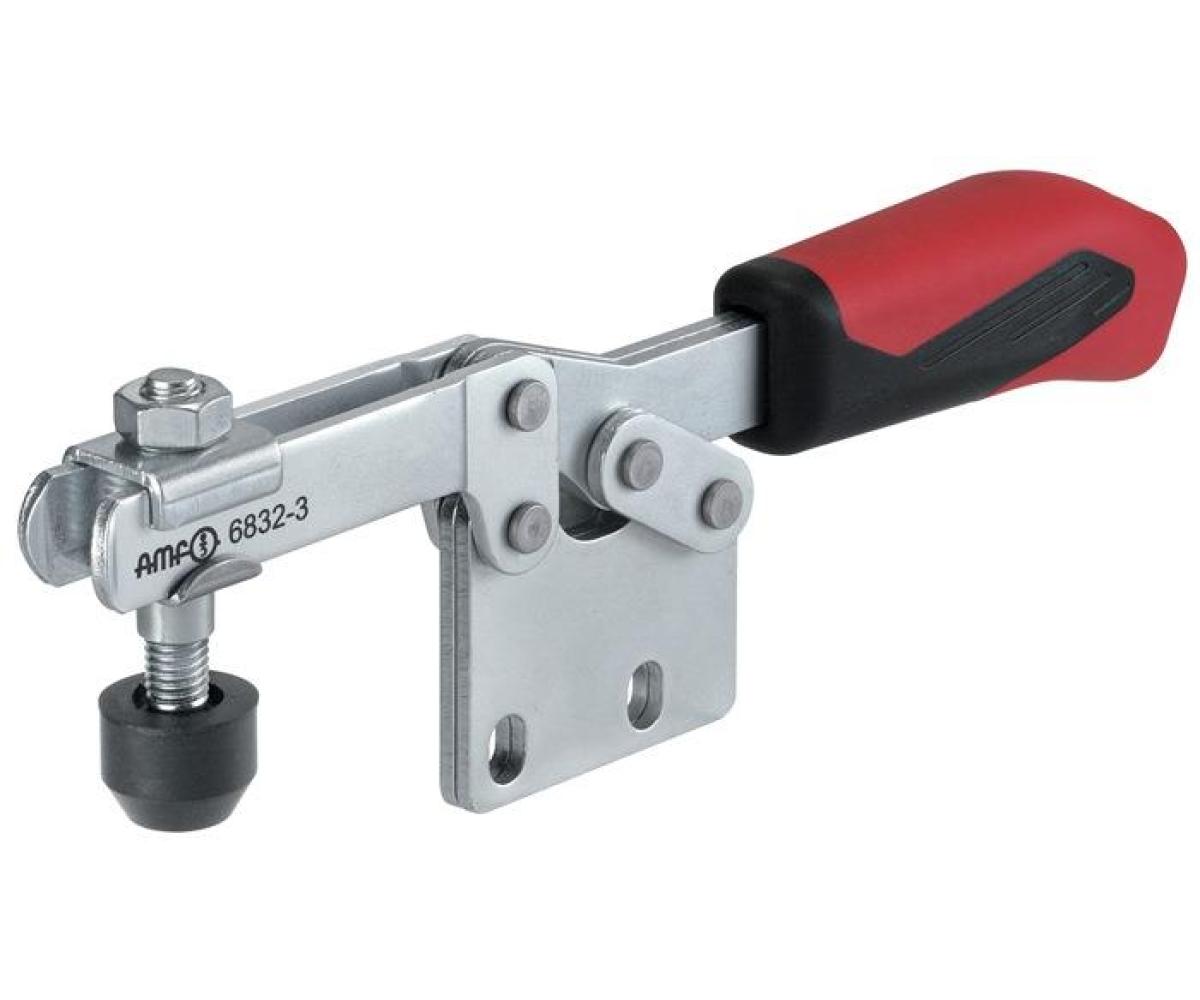

Waagrechtspanner Nr.6832 Gr.3 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

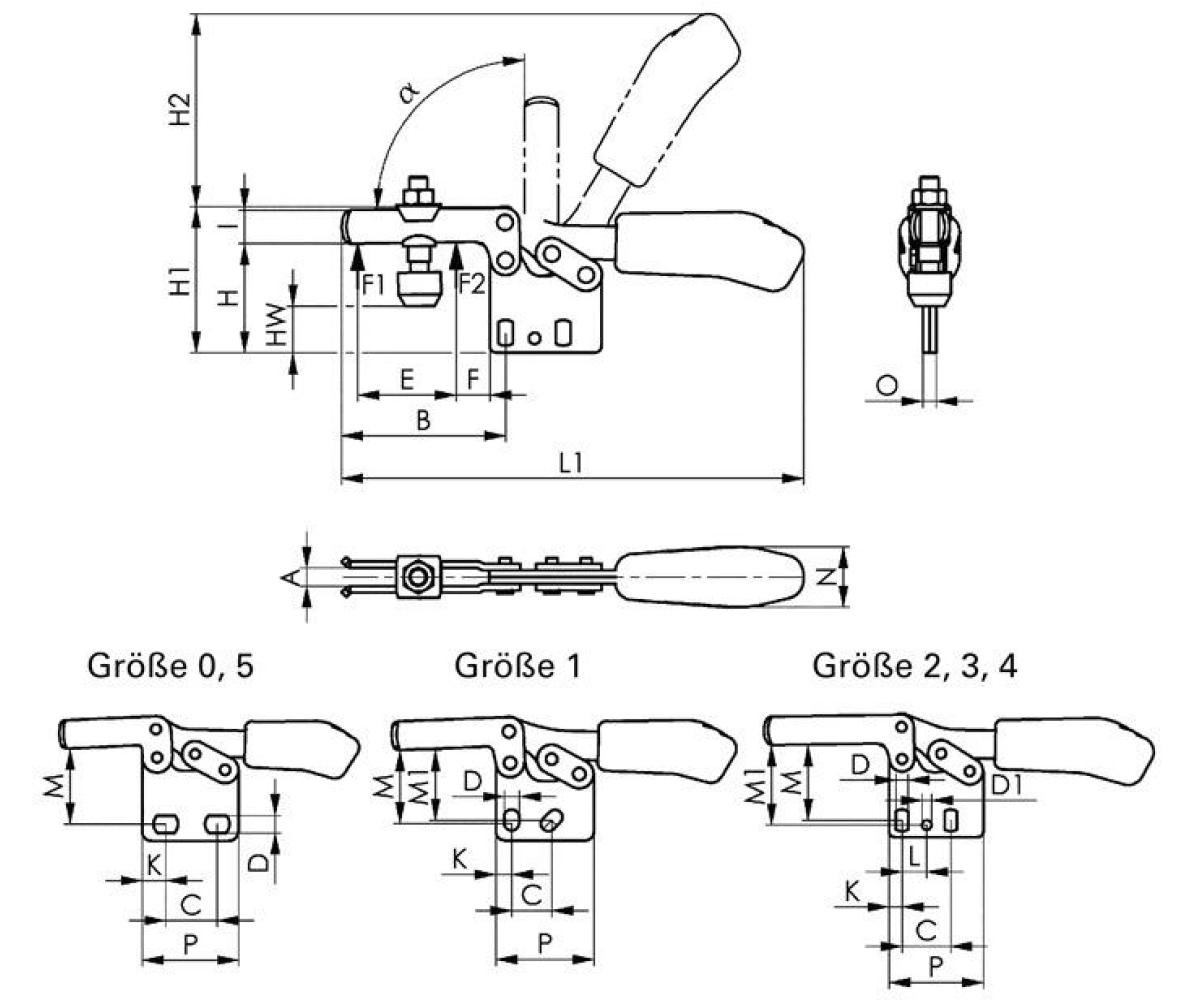

· C: 25,7mm · D: 6,5mm · Andrückschraube: M8 x 45 · HW min.: 14,5mm · L1: 206mm · F1: 1,8kN · Gesamthöhe: 64mm · L: 13mm · O: 6mm · a*: 90° · Bauart: senkrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 26mm · H1: 65mm · H2: 86mm · M1: 42mm · I: 15mm · F2: 2,5kN · B: 73mm · E: 38,5mm · M: 37,5-42,5mm · H: 49mm · N: 27mm · Gesamtlänge: 206mm · D1: 5,1mm · Waagrechtspanner Nr.6832 · Gr.3 senkrechter Fuß AMF ·

Technische Daten

Größe	3
Spannhöhe	49 mm
Marke	AMF
Länge gespannt	206 mm
Höhe gespannt	65 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,8 kN
Bohrungs-Ø	6,5 mm
Spannweite	38,5 mm
