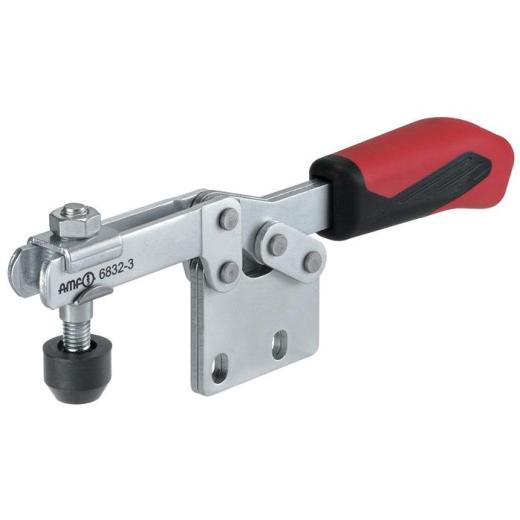

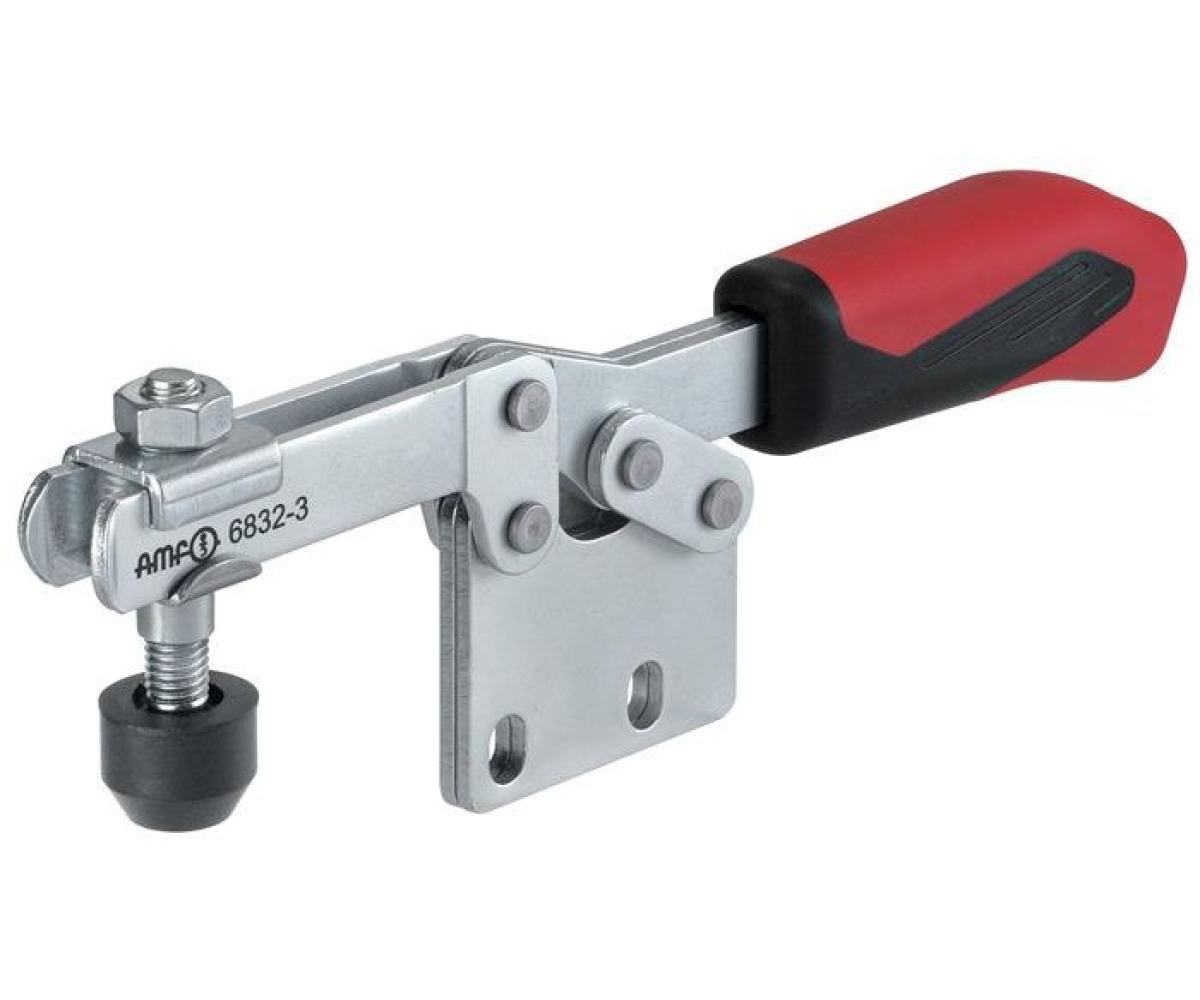

Waagrechtspanner Nr.6832 Gr.4 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

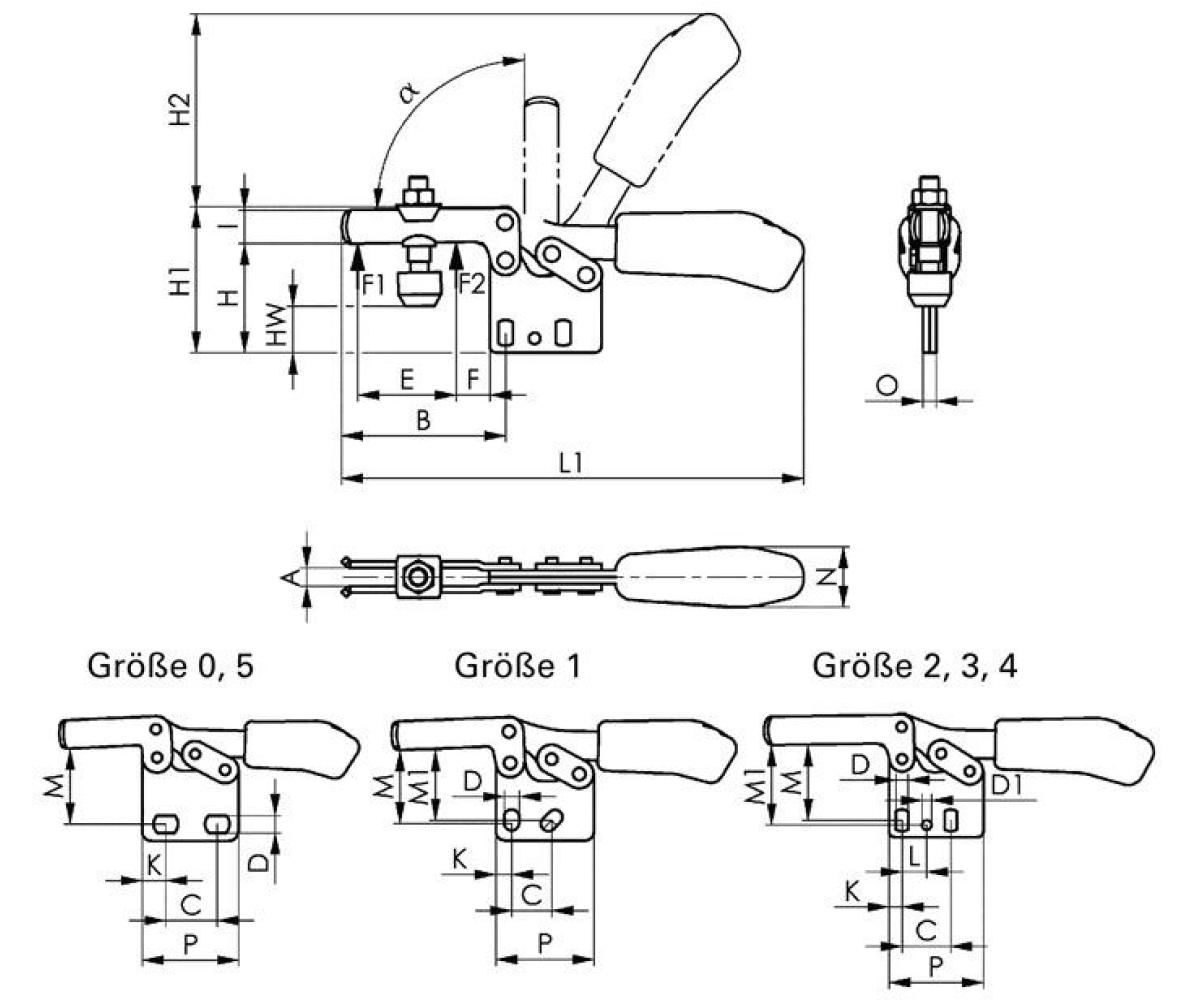

· C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: 17,5mm · L1: 287mm · F1: 2kN · Gesamthöhe: 96mm · L: 20,5mm · O: 8mm · a*: 90° · Bauart: senkrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 46mm · H1: 97mm · H2: 115mm · M1: 59mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 52-59mm · H: 66,5mm · N: 34mm · Gesamtlänge: 281mm · D1: 8,5mm · Waagrechtspanner Nr.6832 · Gr.4 senkrechter Fuß AMF ·

Technische Daten

Größe	4
Spannhöhe	66,5 mm
Marke	AMF
Länge gespannt	287 mm
Höhe gespannt	97 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Bohrungs-Ø	8,5 mm
Spannweite	63 mm
