Waagrechtspanner Nr.6833 Gr.1 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften

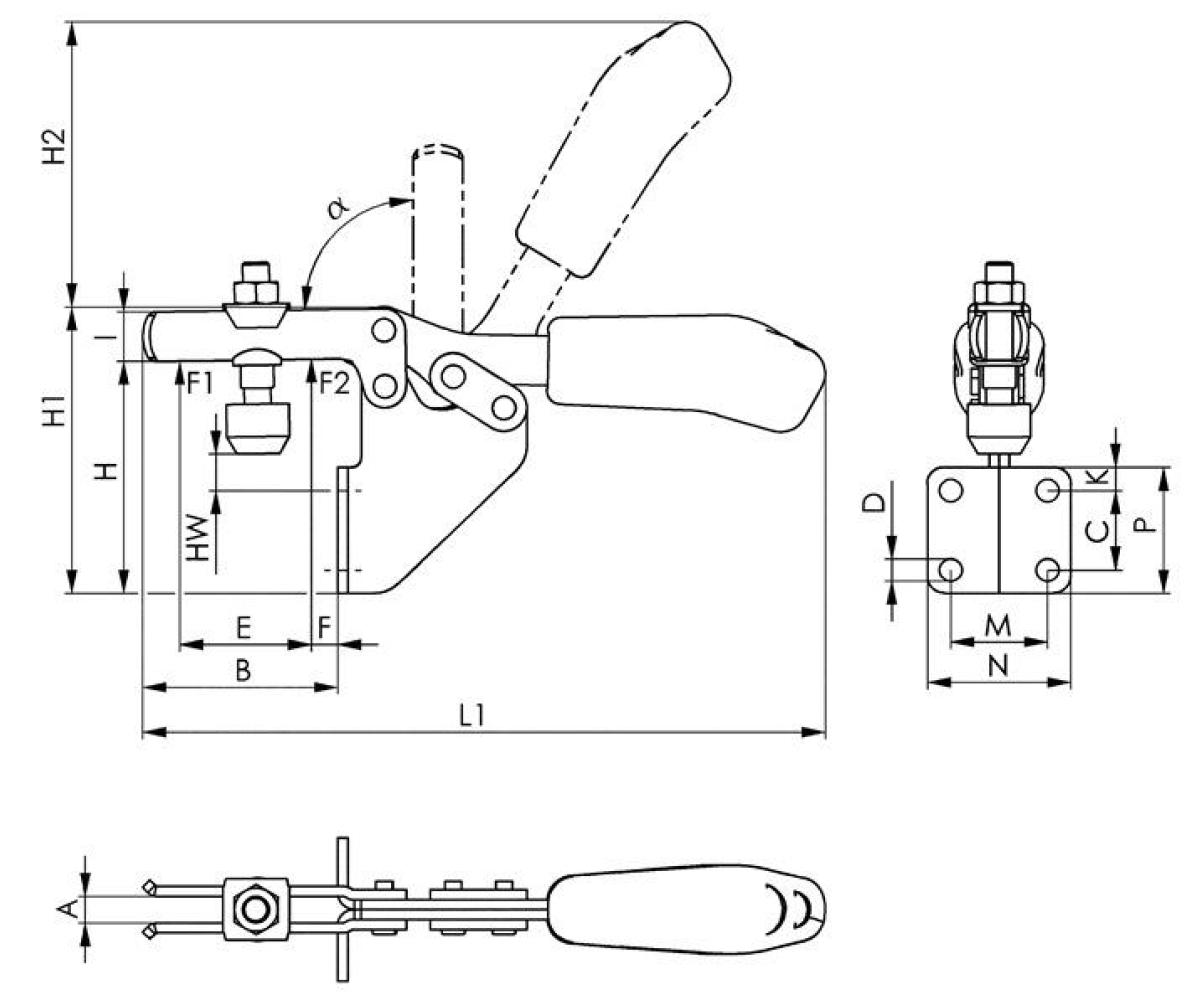

· C: 13,5mm · D: 5,2mm · a: 90° · Andrückschraube: M5 x 30 · L1: 120mm · F1: 0,8kN · Gesamthöhe: 68mm · Bauart: Winkelfuß · F: 4mm · P: 28mm · K: 8mm · A: 5mm · H1: 68mm · H2: 49mm · I: 10mm · F2: 1,1kN · B: 32mm · E: 18,5mm · M: 19mm · H: 57mm · N: 31mm · Gesamtlänge: 120mm · Waagrechtspanner Nr.6833 · Gr.1 Winkelfuß AMF ·

Technische Daten

Größe	1
Spannhöhe	57 mm
Marke	AMF
Länge gespannt	120 mm
Höhe gespannt	68 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
Bohrungs-Ø	5,2 mm
Spannweite	18,5 mm
