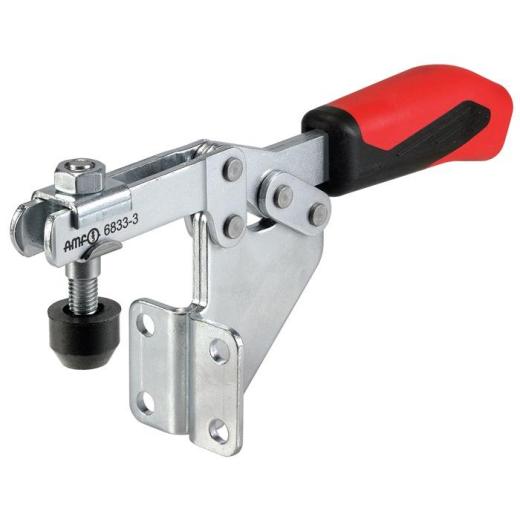

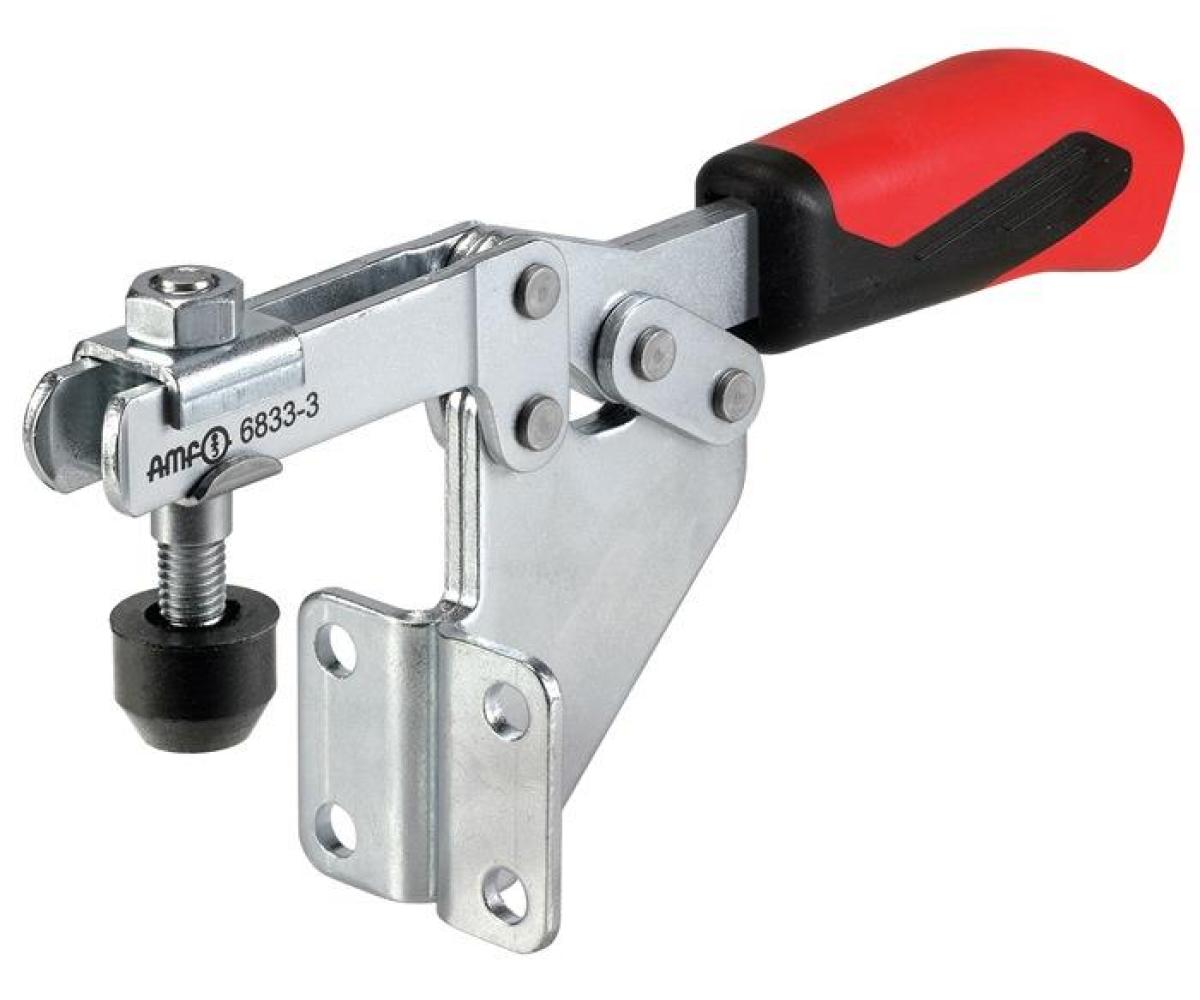

Waagrechtspanner Nr.6833 Gr.3 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften

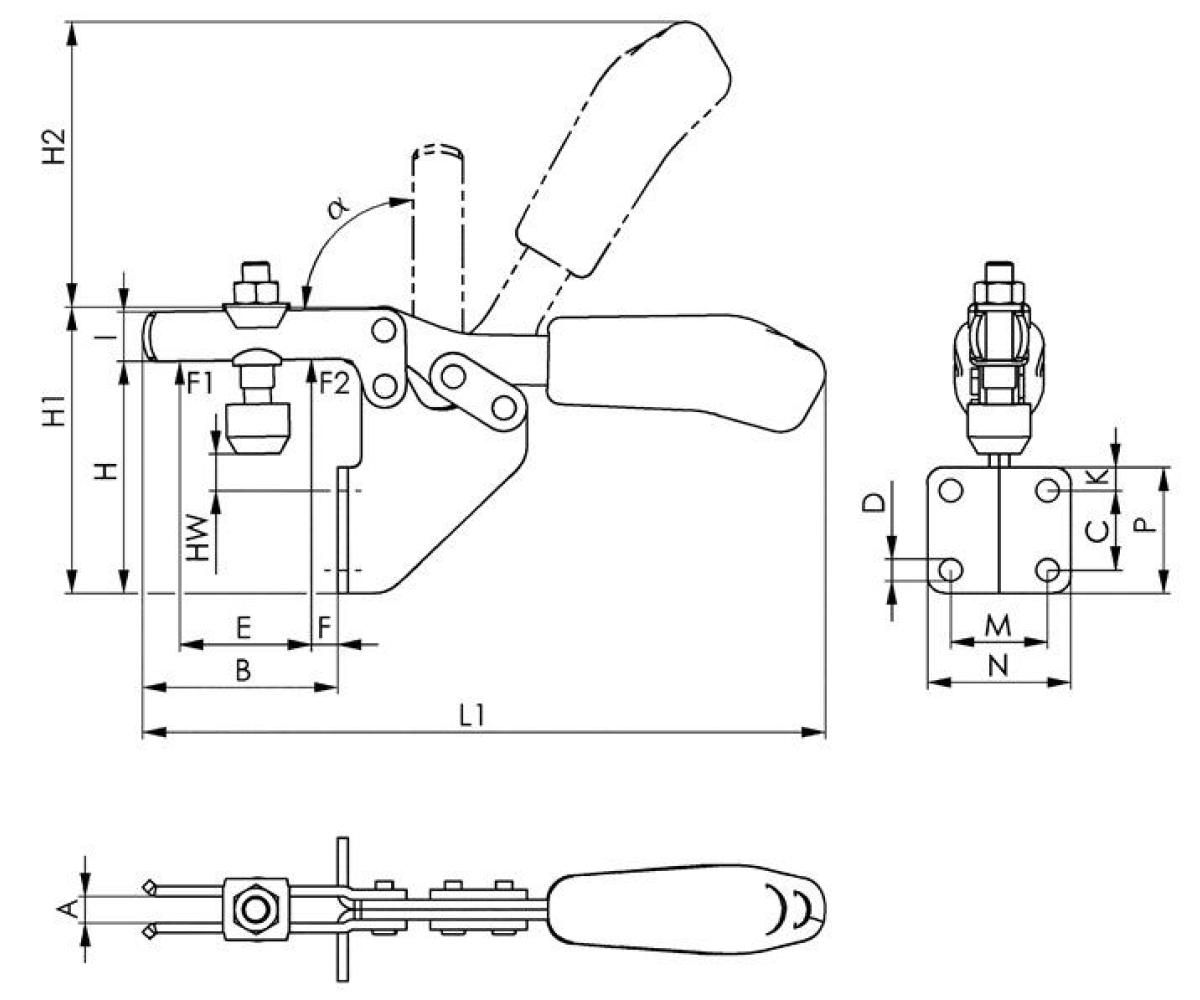

· C: 24mm · D: 6,8mm · a: 90° · Andrückschraube: M8 x 45 · L1: 206mm · F1: 1,8kN · Gesamthöhe: 86mm · Bauart: Winkelfuß · F: 6,5mm · P: 38mm · K: 7mm · A: 8mm · H1: 86,5mm · H2: 86mm · I: 15mm · F2: 2,5kN · B: 59mm · E: 37mm · M: 28,5mm · H: 70mm · N: 42,5mm · Gesamtlänge: 206mm · Waagrechtspanner Nr.6833 · Gr.3 Winkelfuß AMF ·

Technische Daten

Größe	3
Spannhöhe	70 mm
Marke	AMF
Länge gespannt	206 mm
Höhe gespannt	86,5 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,8 kN
Bohrungs-Ø	6,8 mm
Spannweite	37 mm
