Vierkant-Scheiben (8% Neigung) DIN 434 | Stahl unveredelt | ÜH 24 mm | 100 Stück
Art.Nr.: R004340000240000

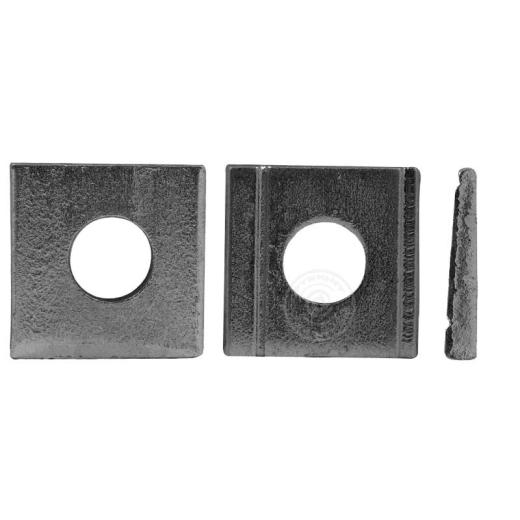

Vierkant-Scheiben (8% Neigung)
Produktdaten:
- Vierkant-Scheiben DIN 434
- keilförmig 8% Neigung, für U-Träger
Technische Daten:
| d in mm | 9 | 11 | 14 | 18 | 22 | 24 | 26 | 30 |
| a in mm | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 |
| b in mm | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 |
| h in mm | 3,8 | 3,8 | 4,9 | 5,9 | 7,0 | 8,0 | 8,5 | 8,5 |
| r in mm | 1,6 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 3,2 | 3,2 |
| e in mm | 2,9 | 2,9 | 3,7 | 4,45 | 5,25 | 6,0 | 6,25 | 6,25 |
| für Gewinde Größe | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
Preis:
121,90 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
1,22 EUR pro
