fischer ZYKON-Bolzenanker FZA | 12 x 50 M 8 / 15 | - 20 Stück

Art.Nr.: F060716

Das Befestigungssystem mit höchster Sicherheit in gerissenem Beton.


Top Features:

  • Maximale Sicherheit durch formschlüssige Verbindung.
  • Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.
  • Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
  • Kräfteschonende Montage mit geringer Setzenergie.
  • ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.



Produktbeschreibung:

  • Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus galvanisch verzinktem Stahl.
  • Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt.
  • Der Hinterschnittanker wird in der Vorsteckmontage gesetzt.
  • Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus.
  • Der fischer ZYKON-Bolzenanker FZA ist ideal, um Stahlkonstruktionen, Geländer und Maschinen im Innenbereich in gerissenem Beton zu befestigen.



Vorteile:

  • Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit.
  • Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
  • Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
  • Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.

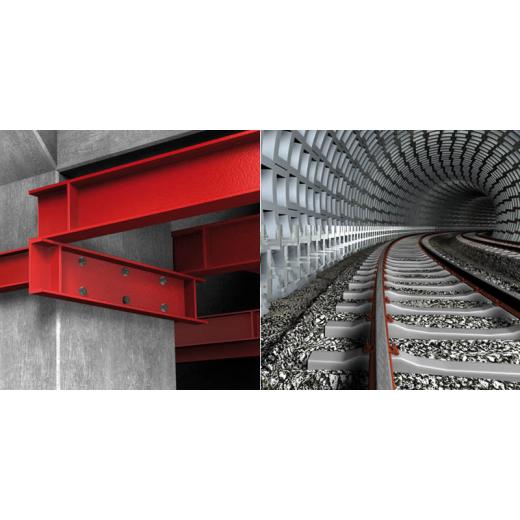

Anwendungen:

  • Stahlbaukonstruktionen
  • Geländer
  • Konsolen
  • Leitern
  • Kabeltrassen
  • Maschinen
  • Treppen
  • Tore
  • Fassaden



Baustoffe:

Zugelassen für:

  • Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

  • Beton C12/15
  • Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.



Zulassung:

  • ETA-98/0004
  • DoP No. 0035
  • DoP No. 0756-CPD-0290
  • No. 0083 - EN
  • Z-21.1-2008
  • Z-21.1-2008



Funktionsweise:

  • Der FZA ist für die Vorsteckmontage geeignet.
  • Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
  • Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.



Technische Daten:

ETA-Zulassung Zulassung vorhanden
DIBt-Zulassung Zulassung vorhanden
Zugehöriger Bohrer FZUB 12 x 50
Zugehöriges Setzwerkzeug FZE 12 plus
Bolzenlänge l 79 [mm]
Max. Dicke des Anbauteils t fix 15 [mm]
Gewinde M M 8
Schlüsselweite SW 13 [mm]
