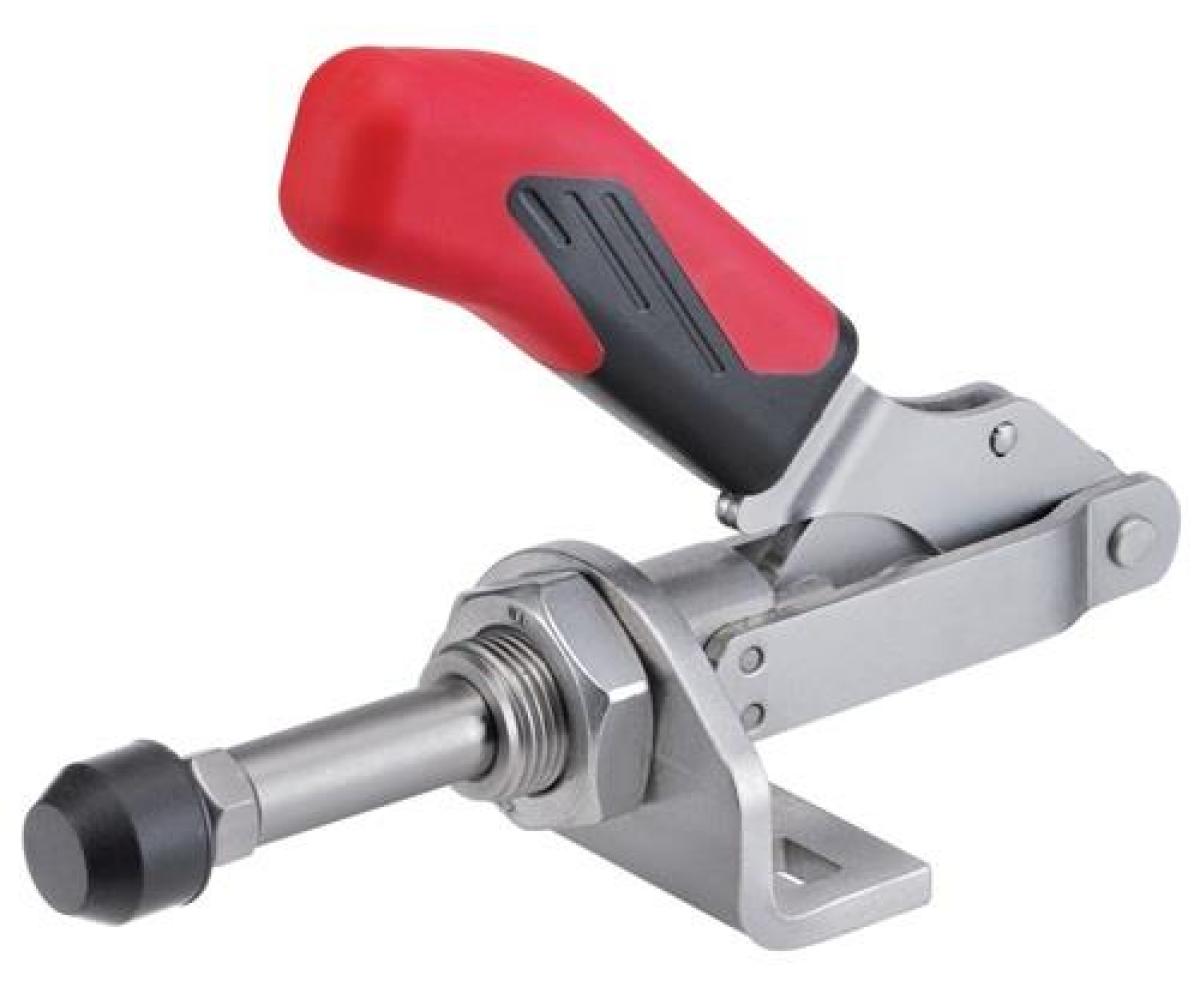

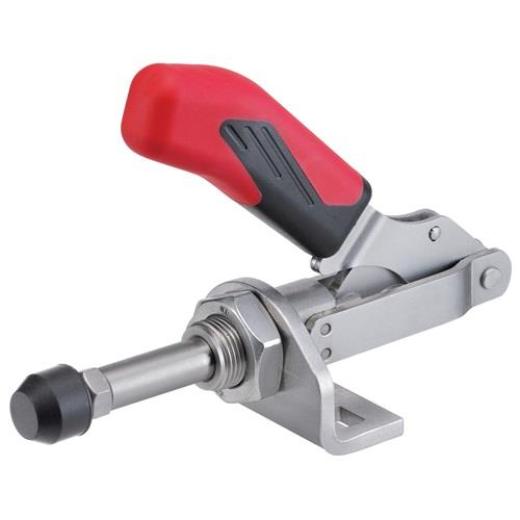

Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß AMF

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Weitere technische Eigenschaften
· D: 5,6mm · L2: 19mm · L1: 114mm · F1: 2kN · Gesamthöhe: 95mm · P: 34mm · K: 12,5mm · A: 10mm · M max.: 36mm · M min.: 31,8mm · M2: M16x1,5mm · H1: 85,5mm · B max.: 58,5mm · Bohrungs-Ø: 5,6 mm · F2: 2kN · B min.: 32,5mm · E: 20mm · H: 20mm · N: 50mm · Gesamtlänge: 114mm · Schubstangenspanner · Nr.6841 Gr.2 kl.Winkelfuß · AMF ·

Lieferumfang

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Technische Daten

Größe	2
Andrückschraube	M6 x 25
Hub	26
Spannhöhe	20 mm
Marke	AMF
Bauart	kleiner Winkelfuß
Länge gespannt	114 mm
Höhe gespannt	85,5 mm
Haltekraft F2	2 kN
Haltekraft F1	2 kN
