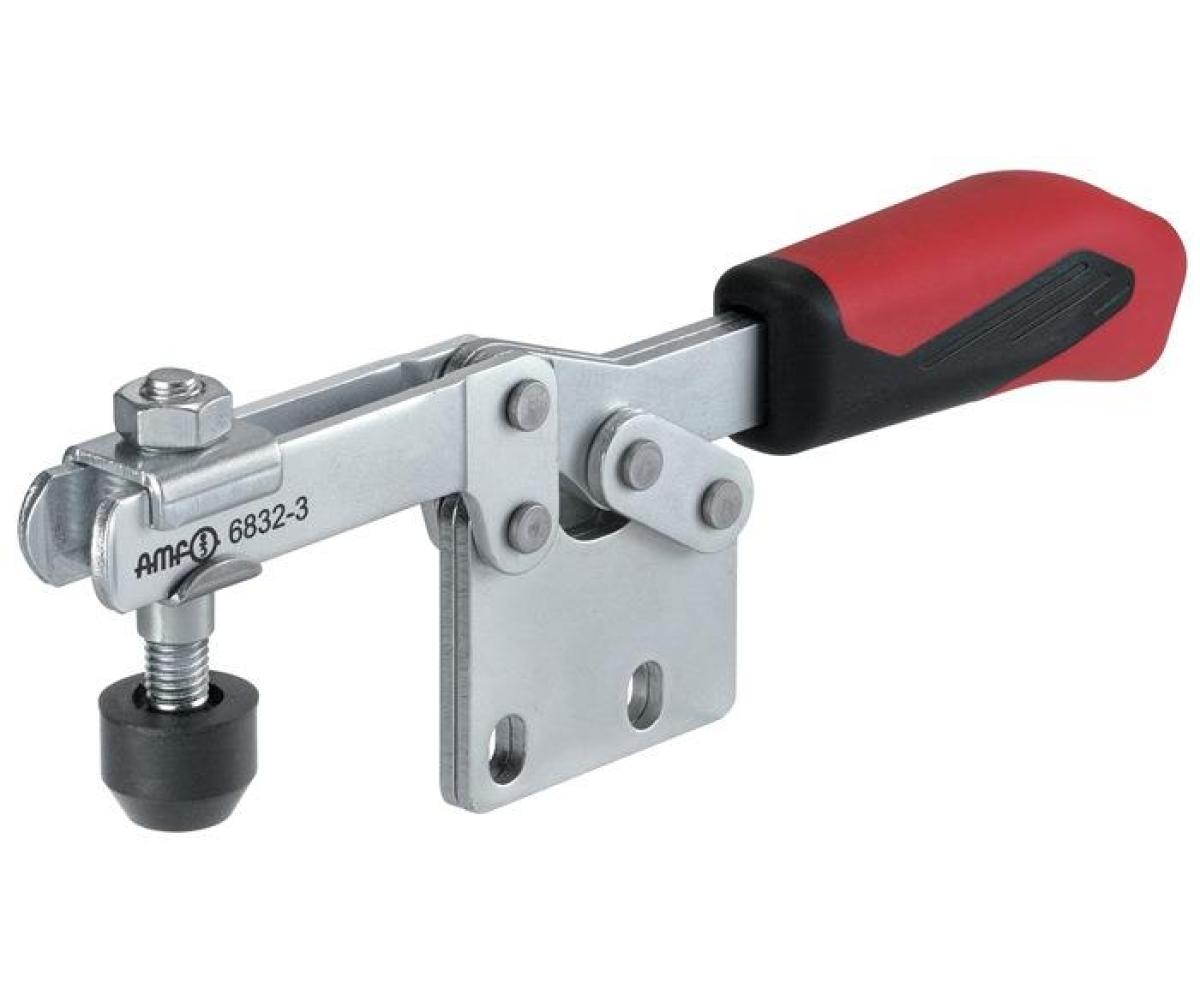

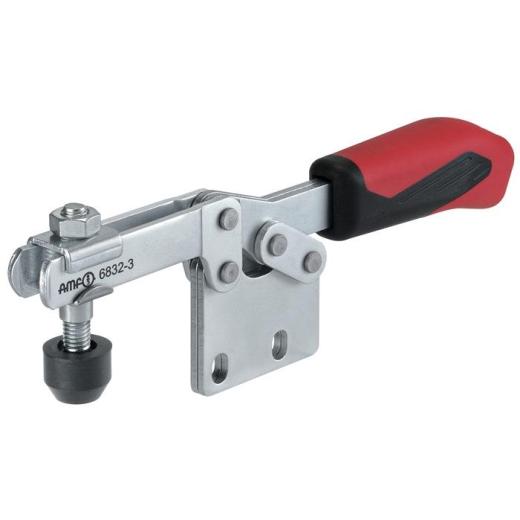

Waagrechtspanner Nr.6832 Gr.1 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

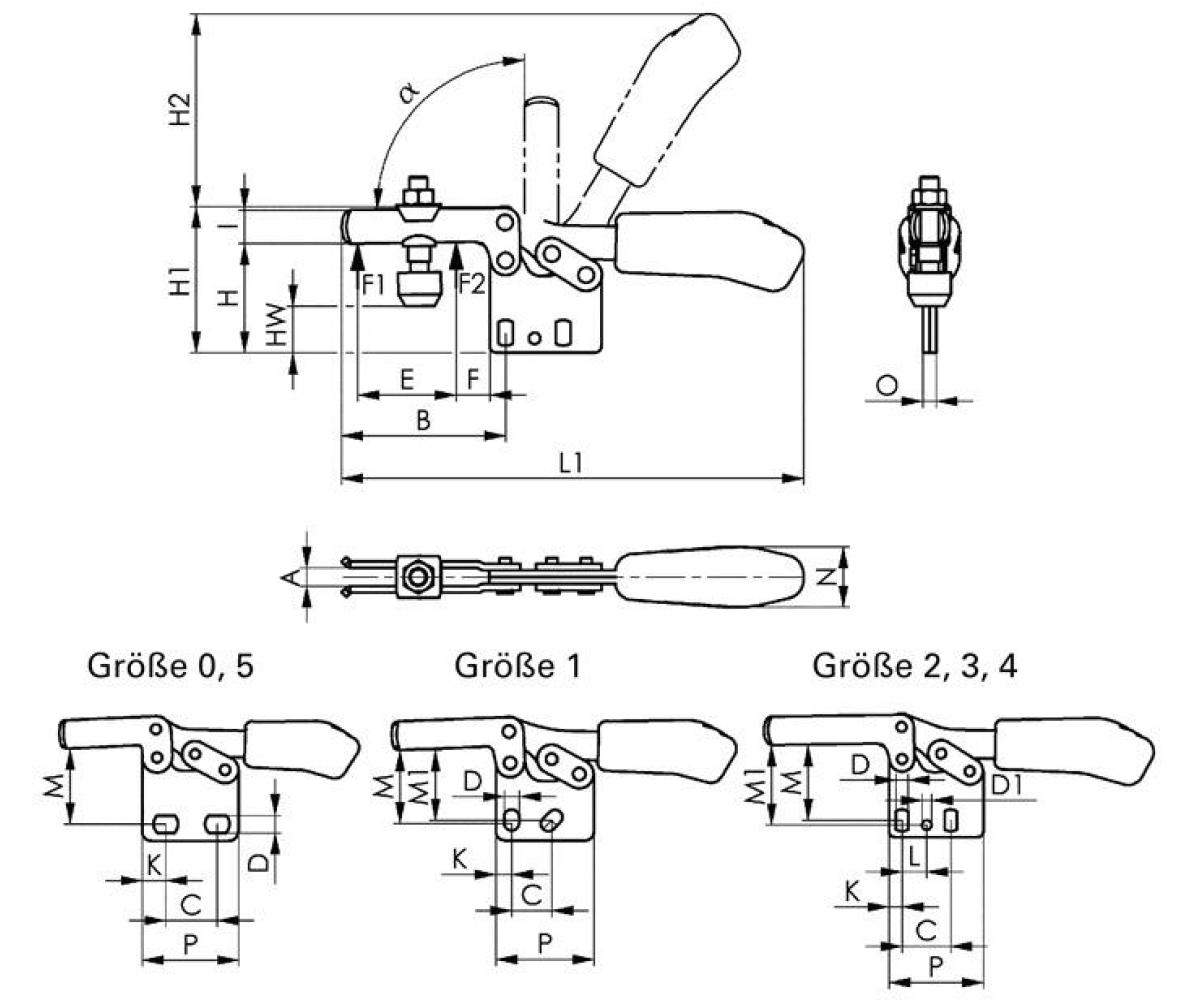

· C: 13-14,5mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: 8mm · L1: 120mm · F1: 0,8kN · Gesamthöhe: 42mm · L: -mm · O: 5mm · a*: 90° · Bauart: senkrechter Fuß · F: 8mm · P: 34mm · K: 5,5mm · A: 5mm · HW max.: 15mm · H1: 43mm · H2: 49mm · M1: 24,5mm · I: 10mm · F2: 1,1kN · B: 42mm · E: 18,5mm · M: 23,5-25,5mm · H: 31,5mm · N: 18mm · Gesamtlänge: 119mm · D1: -mm · Waagrechtspanner Nr.6832 · Gr.1 senkrechter Fuß AMF ·

Technische Daten

Größe	1
Spannhöhe	31,5 mm
Marke	AMF
Länge gespannt	120 mm
Höhe gespannt	43 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
Bohrungs-Ø	5,2 mm
Spannweite	18,5 mm
