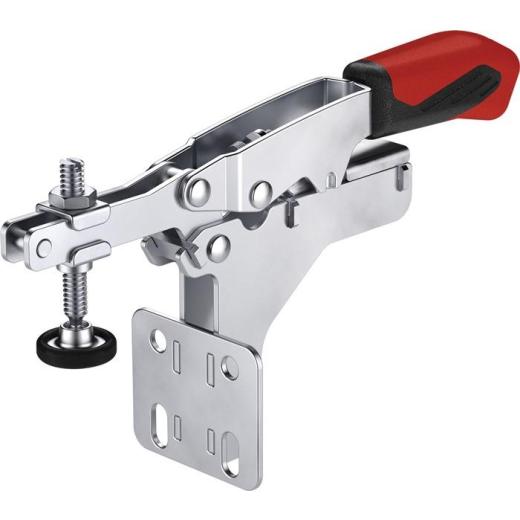

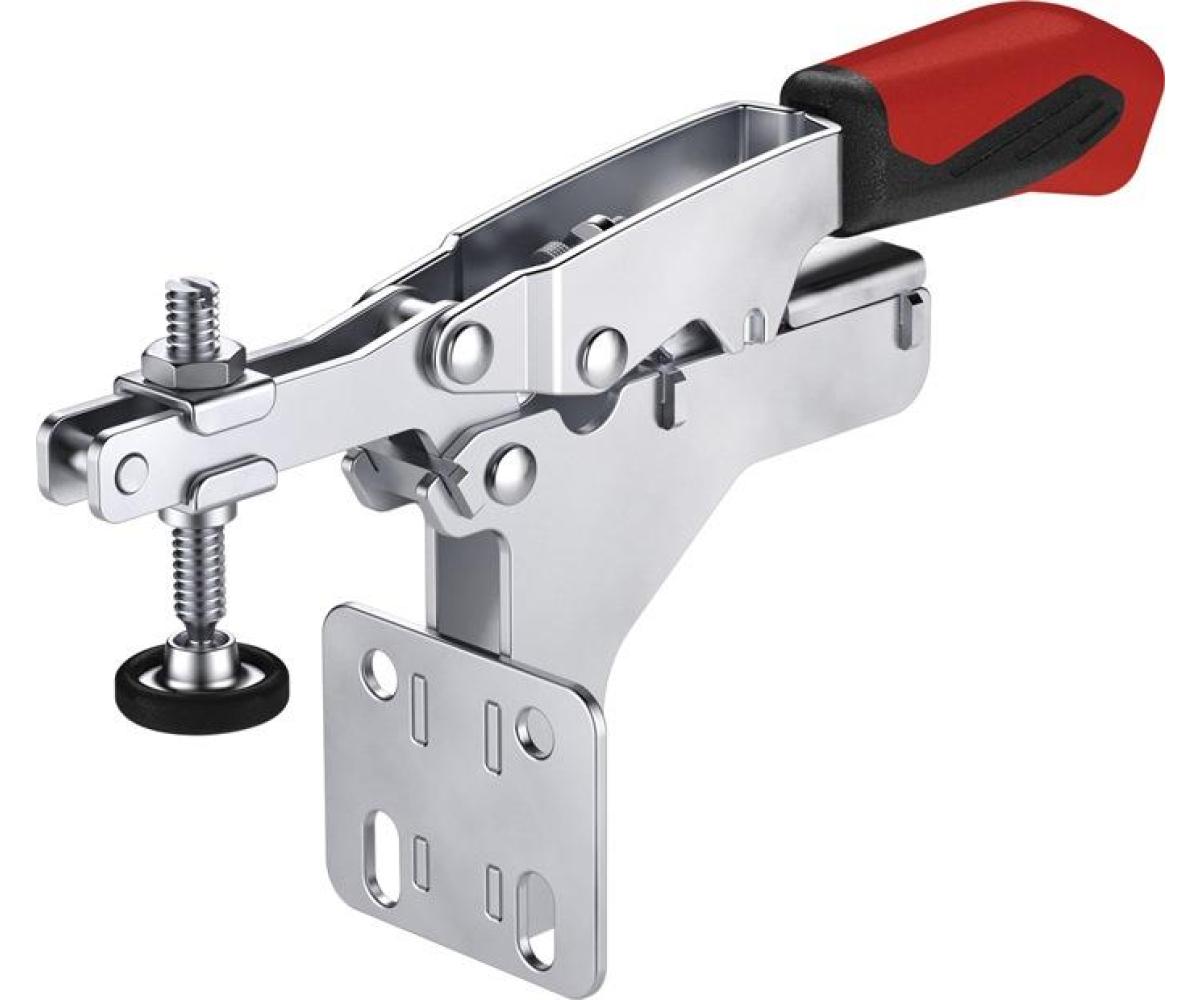

Waagrechtspanner Nr.6871 Gr.20 Winkelfuß AMF

variabel · mit offenem Haltearm und Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende

Weitere technische Eigenschaften

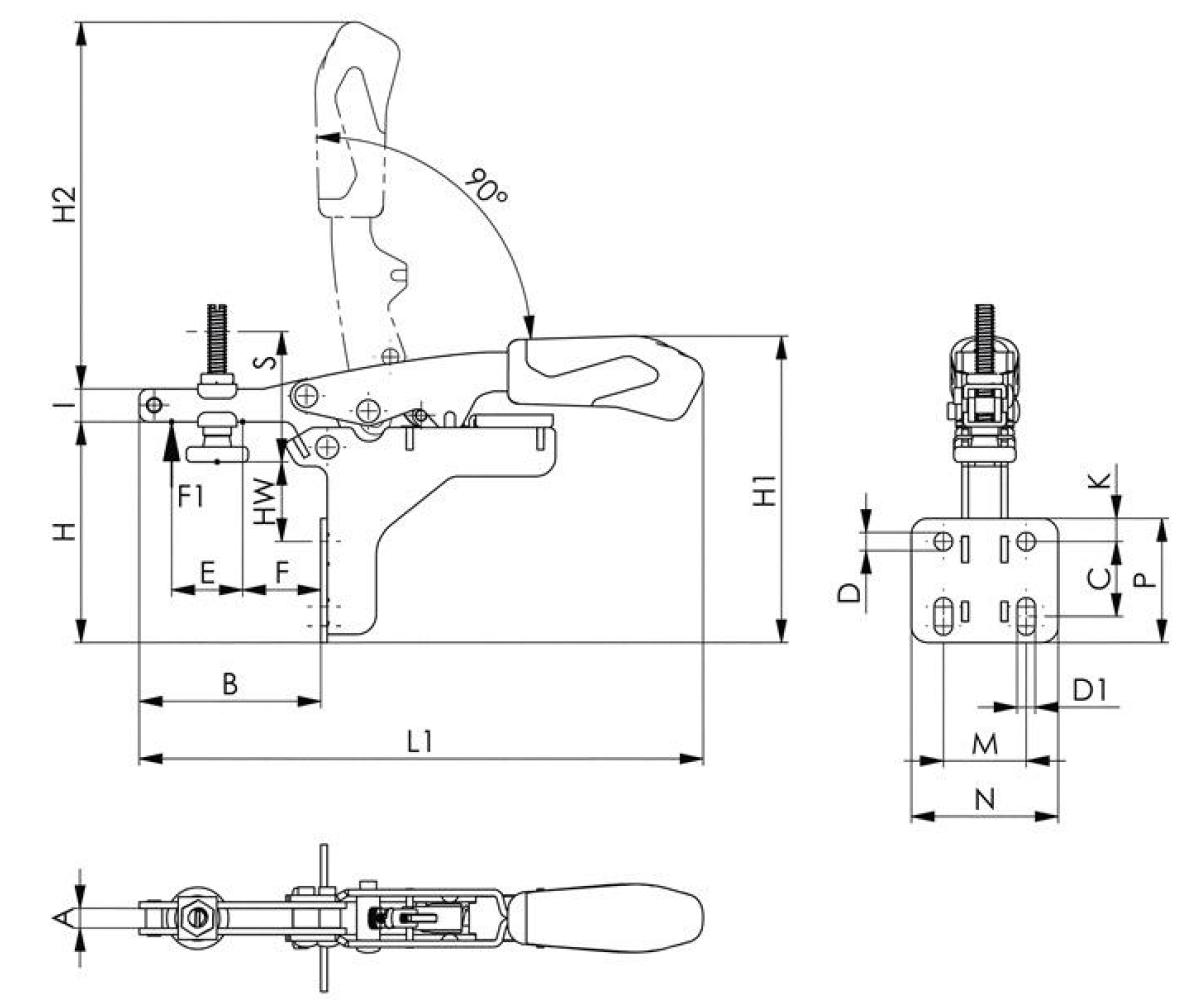

· A: 6mm · C: 20-26mm · D: 5,6mm · Andrückschraube: M6 x 40 · HW min.: -3mm · L1: 173mm · HW max.: 24mm · H1: 94mm · F1: 2kN · H2: 113mm · Bauart: Winkelfuß · I: 10mm · F: 24mm · B: 56mm · P: 38mm · K: 7,1mm · E: 22mm · M: 25,4mm · H: 68mm · N: 45mm · D1: 5,6mm · Waagrechtspanner Nr.6871 · Gr.20 Winkelfuß AMF · automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm ·

Lieferumfang

Lieferung mit verzinkter Andrückschraube

Technische Daten

Größe	20
Länge gespannt	173 mm
Höhe gespannt	94 mm
Spannhöhe	68 mm
Haltekraft F1	2 kN
Bohrungs-Ø	5,6 mm
Spannweite	22 mm
Marke	AMF
